1. 考点：常见的数据模型

1.1 常见数据模型与深度解析

数据库模型是用来描述数据、数据联系和数据语义的工具。在逻辑结构设计中，主要包含以下几种常见的数据模型：

1.1.1 层次模型 (Hierarchical Model)

结构特点：采用树状结构组织数据。有且仅有一个根节点；其余节点有且仅有一个父节点（表现为 1 对多的关系）。
典型应用：早期的主机系统、文件系统、企业组织架构等。
优缺点：
- 优点：数据结构清晰、简单；对具有天然层次关系的数据查询效率很高。
- 缺点：无法直接表示多对多（N:M）的复杂关系；当根节点或父节点发生变动时，结构调整较麻烦（插入和删除操作受限）。

1.1.2 网状模型 (Network Model)

结构特点：采用图状结构（有向图）组织数据。允许一个以上的节点无父节点，允许一个节点有多个父节点，能够直接表示多对多（N:M）关系。
典型应用：复杂的工业控制系统、早期的网状数据库管理系统。
优缺点：
- 优点：能够更为直接地模拟现实世界中的复杂多对多关系，数据共享性好。
- 缺点：结构庞大复杂；用户的导航式操作依赖于存取路径，应用程序编写复杂，维护难度高。

1.1.3 关系模型 (Relational Model)

结构特点：采用二维表格（Table）来组织数据。行表示元组（记录），列表示属性（字段）。表与表之间通过主键和外键建立关联。
典型应用：绝大多数现代关系型数据库（如 MySQL、Oracle、SQL Server、PostgreSQL）。
优缺点：
- 优点：建立在严格的数学基础（集合代数和关系演算）之上；概念单一、直观，用户无需了解底层物理存储细节；具有极高的数据独立性（物理独立性和逻辑独立性）。
- 缺点：对于处理具有复杂层次或高度嵌套图结构的数据时，性能和表达能力不如非关系模型。

1.1.4 面向对象模型 (Object-Oriented Model)

结构特点：结合了面向对象程序设计语言的思想，以对象为基本单位。对象包含数据（属性）和代码（方法），支持封装、继承和多态。
典型应用：计算机辅助设计（CAD）、地理信息系统（GIS）、面向对象数据库及支持对象特性的现代关系数据库。
优缺点：
- 优点：能够完美对接面向对象的编程语言，无缝建模复杂的现实世界实体及行为，减少了对象与关系之间的阻抗不匹配。
- 缺点：理论和标准不如关系模型成熟统一；在处理传统大规模简单结构数据的批量查询时，性能通常不及关系模型。

1.2 数据模型三要素

无论采用哪种数据模型，其设计与实现均离不开以下三个基本要素：

数据结构：描述数据库的组成对象以及对象之间的联系，决定了数据库系统的静态特性。
数据操作：对数据库中各种对象的实例允许执行的操作的集合，包括查询、插入、删除和修改等，决定了数据库系统的动态特性。
数据的约束条件：一组完整性规则的集合，用以限定数据库状态及其变化，确保数据的正确性、有效性和相容性。

1.3 关系模式实例（银行客户与账户）

在实际关系模型设计中，通常会将实体和多对多联系转化为对应的关系模式。例如银行存取款业务的经典关系模式：

客户（客户名, 身份证号, 地址, 联系电话）
账户（账号, 余额）
存款者（客户身份证号, 账号, 开户时间）

2. 考点：数据的约束条件

2.1 实体完整性约束 (Entity Integrity)

核心定义：针对关系中的主键（Primary Key）进行约束。
基本规则：要求主键必须具备唯一性且非空。
深度解析：
- 唯一性：表中每一行记录在主键列上必须拥有唯一的值，严禁出现重复的主键，以此确保每一条记录都可以被准确无误地独立标识。
- 非空性：主键的所有组成列绝对不能取空值（NULL），因为空值意味着“未知”或“不存在”，无法起到唯一标识记录的作用。
- 复合主键特例：当主键由多个属性组合而成时，组成该复合主键的所有列均不可为空，且这些列的组合整体必须保持唯一。

2.2 参照完整性约束 (Referential Integrity)

核心定义：针对关系之间的外键（Foreign Key）进行约束。
基本规则：要求外键的值必须是其他关系（被引用表）的主键值，或者取空值（NULL）。
深度解析：
- 核心作用：用于维护两个或多个表之间的逻辑关联（即实体间的联系）。例如在电商系统中，“订单表”中的客户编号必须对应“客户表”中真实存在的客户主键。
- 级联与限制策略：当对父表（主表）执行删除或修改主键操作时，若子表中存在相关联的外键记录，数据库管理系统（DBMS）通常会根据定义采取以下策略：
  - 拒绝（Restrict / No Action） ：直接阻止操作。
  - 级联（Cascade） ：同步自动删除或修改子表中的对应记录。
  - 置空（Set Null） ：将子表中的外键列自动设为 NULL（前提是该外键列允许为空）。

2.3 用户自定义完整性约束 (User-Defined Integrity)

核心定义：针对具体业务逻辑与应用需求，由用户自行设定的特定约束条件。
深度解析：
- 关系模型只提供了实体和参照的通用规则，而现实世界的业务千差万别，因此需要用户自定义规则来保障数据的业务语义。
- 常见实现形式：
  - 属性域约束：如 CHECK 约束，限定字段的取值范围（例如：员工年龄 age BETWEEN 18 AND 60，性别只能是“男”或“女”）。
  - 默认值与非空约束：如 DEFAULT 和 NOT NULL，规范录入时的基础格式。
  - 唯一性约束：如 UNIQUE，确保非主键字段（如手机号、电子邮箱）在表中不重复。
  - 复杂业务触发器：通过触发器（Trigger）或存储过程实现跨表、跨字段的复杂业务校验逻辑。

3. 考点：关系的3种类型

基本关系（通常又称为基本表或基表）：实际存在的表，实际存储数据的逻辑表示。
查询表：查询结果对应的表。
视图表：由基表或其他视图表导出的表，本身不独立存储，数据库只存放它的定义，常称为虚表。

4. 考点：关系模式的核心概念

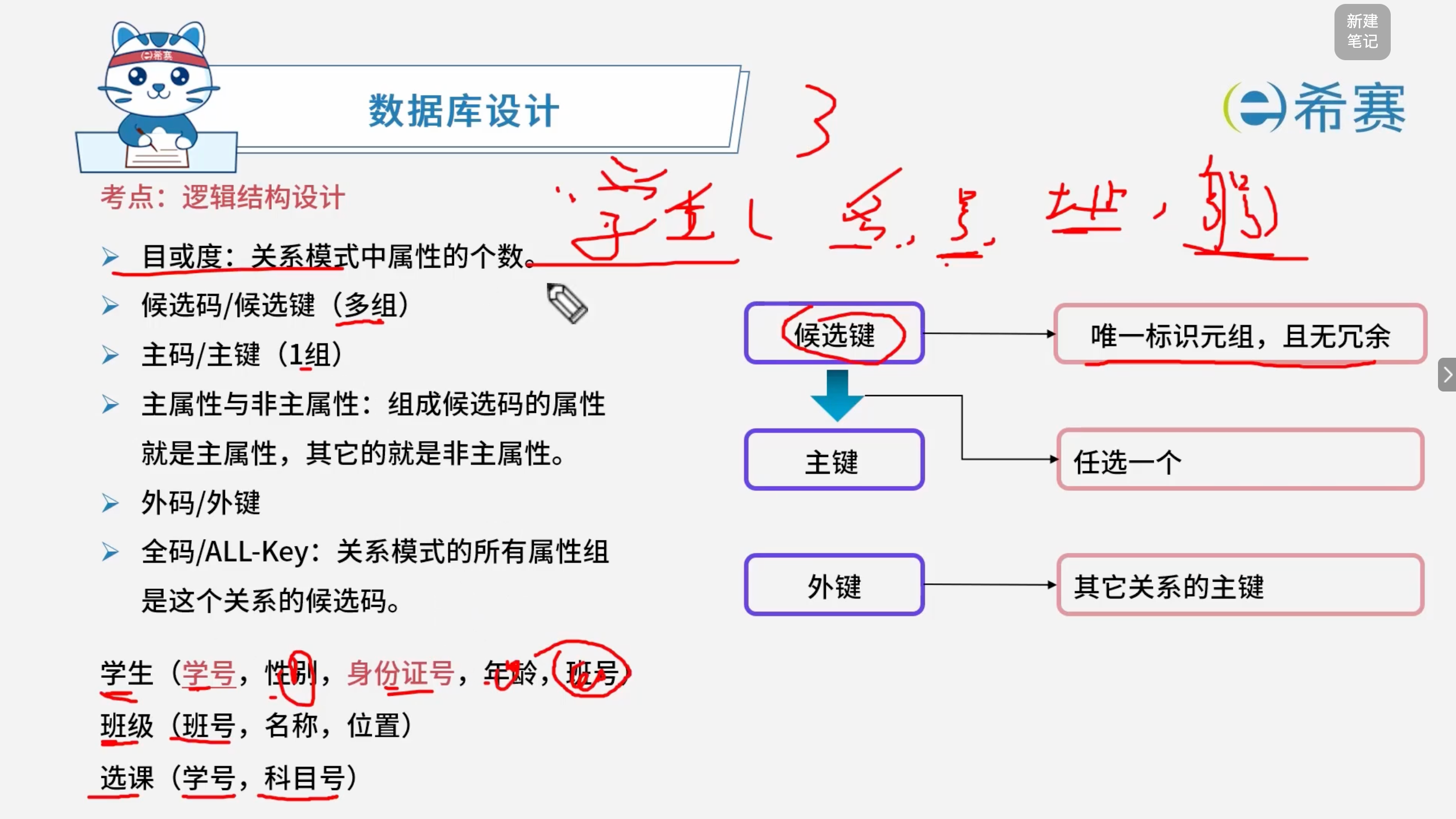

PB707t

目或度：关系模式中属性的个数。
候选码 / 候选键（多组） ：唯一标识元组，且无冗余。
主码 / 主键（1 组） ：从候选键中任选一个。
主属性与非主属性：组成候选码的属性就是主属性，其它的就是非主属性。
外码 / 外键：其它关系的主键。
全码 / ALL-Key：关系模式的所有属性组是这个关系的候选码。

4.1 关系模式实例

学生（学号, 性别, 身份证号, 年龄, 班级号）
班级（班级号, 名称, 位置）
选课（学号, 科目号）

5. 考点：E-R 模型向关系模型的转换规则

eV3h2f

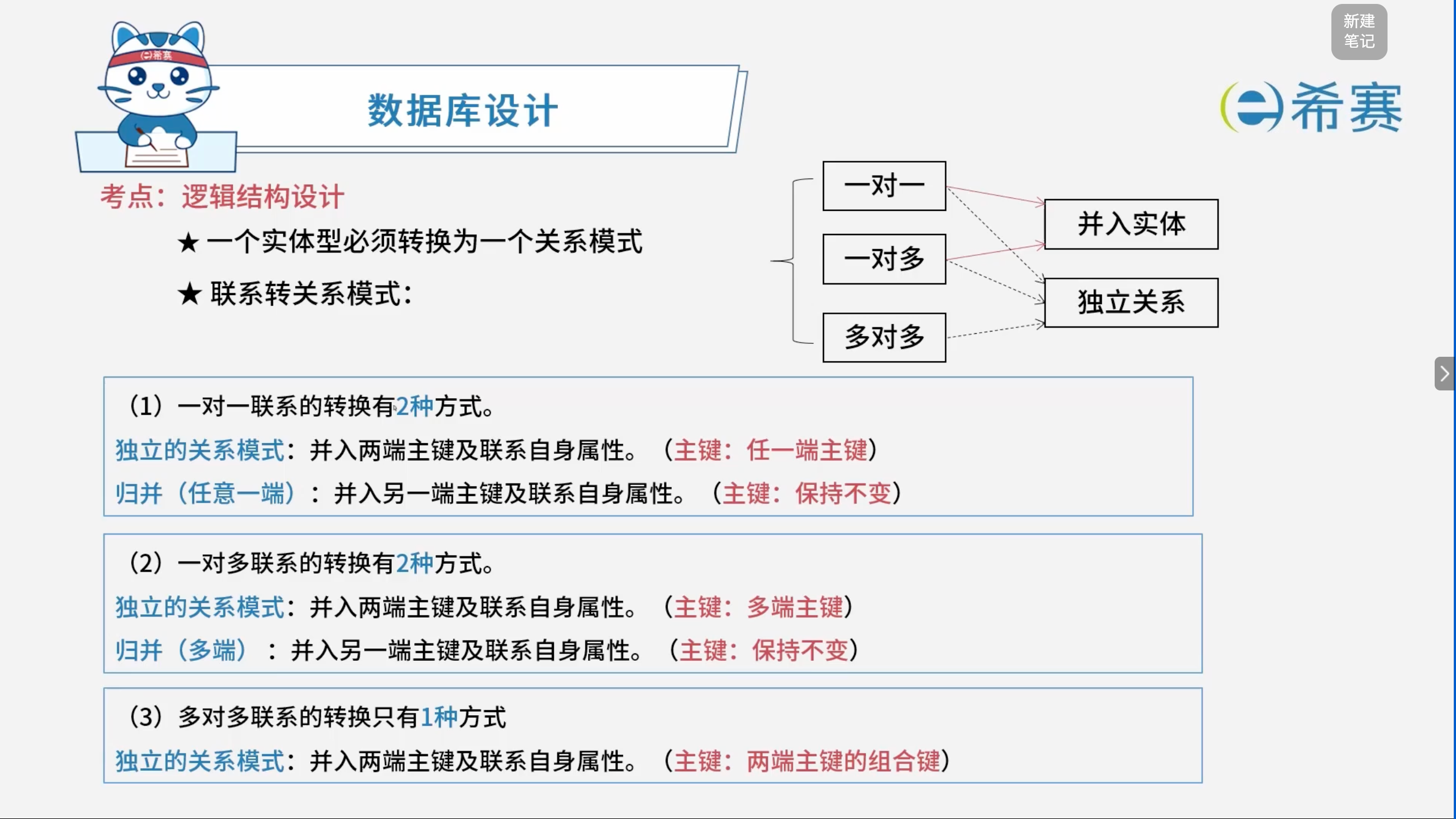

基本原则：一个实体型必须转换为一个关系模式。而联系的转换则根据其不同的联系类型分为以下几种方式：

5.1 一对一联系 (1:1) 的转换（有 2 种方式）

独立的关系模式：将联系转换为独立的关系模式，其属性中并入两端的主键及联系自身的属性，主键为任意一端的主键。
归并（任意一端） ：将联系归并到任意一端对应的关系模式中，在该关系中并入另一端的主键及联系自身的属性，主键保持不变。

5.1.1 实例讲解

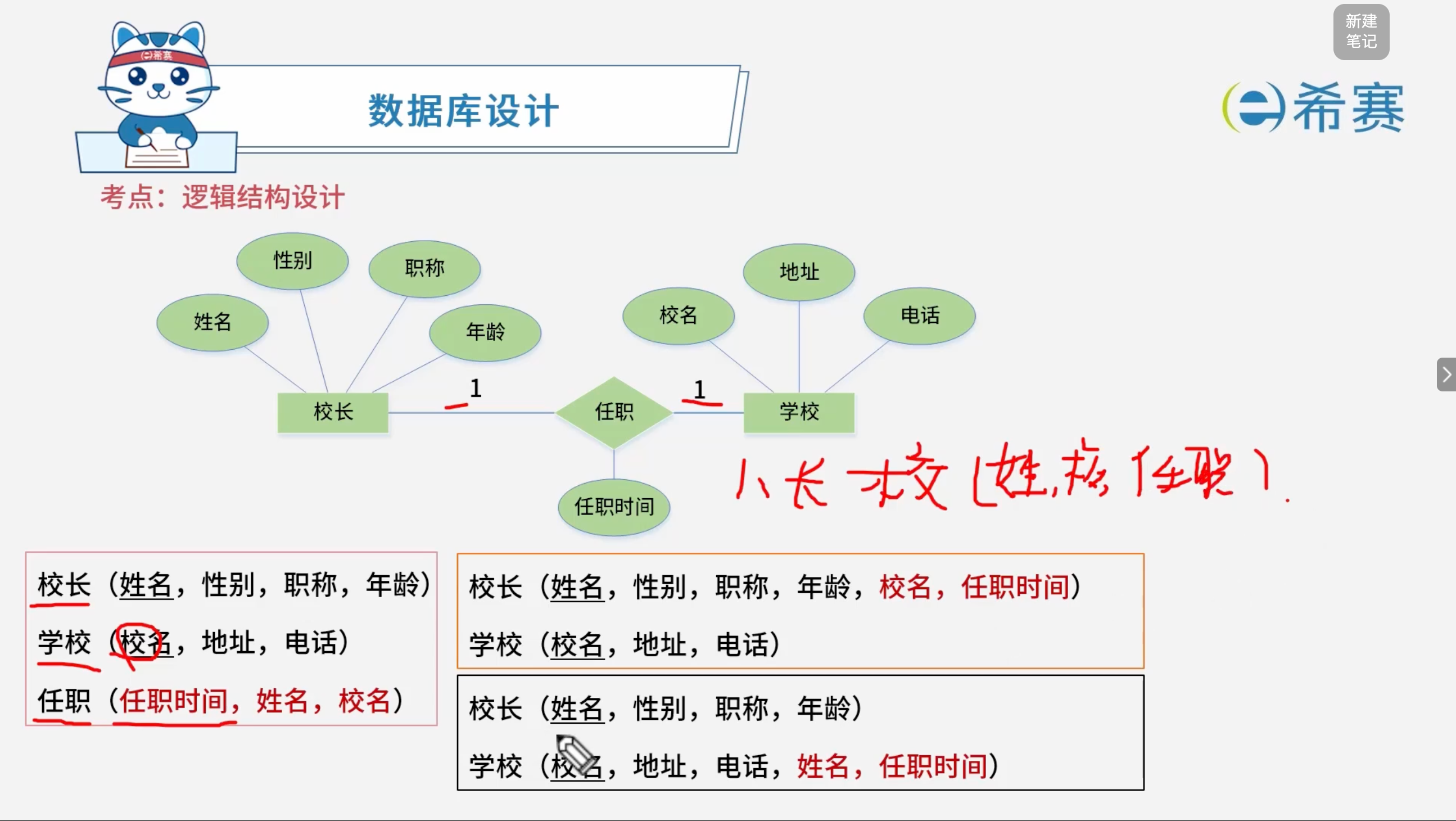

nLTmtQ

5.2 一对多联系 (1:N) 的转换（有 2 种方式）

独立的关系模式：将联系转换为独立的关系模式，其属性中并入两端的主键及联系自身的属性，主键为多端的主键。
归并（多端） ：将联系直接归并到多端对应的关系模式中，在多端并入另一端的主键及联系自身的属性，主键保持不变。

5.2.1 实例讲解

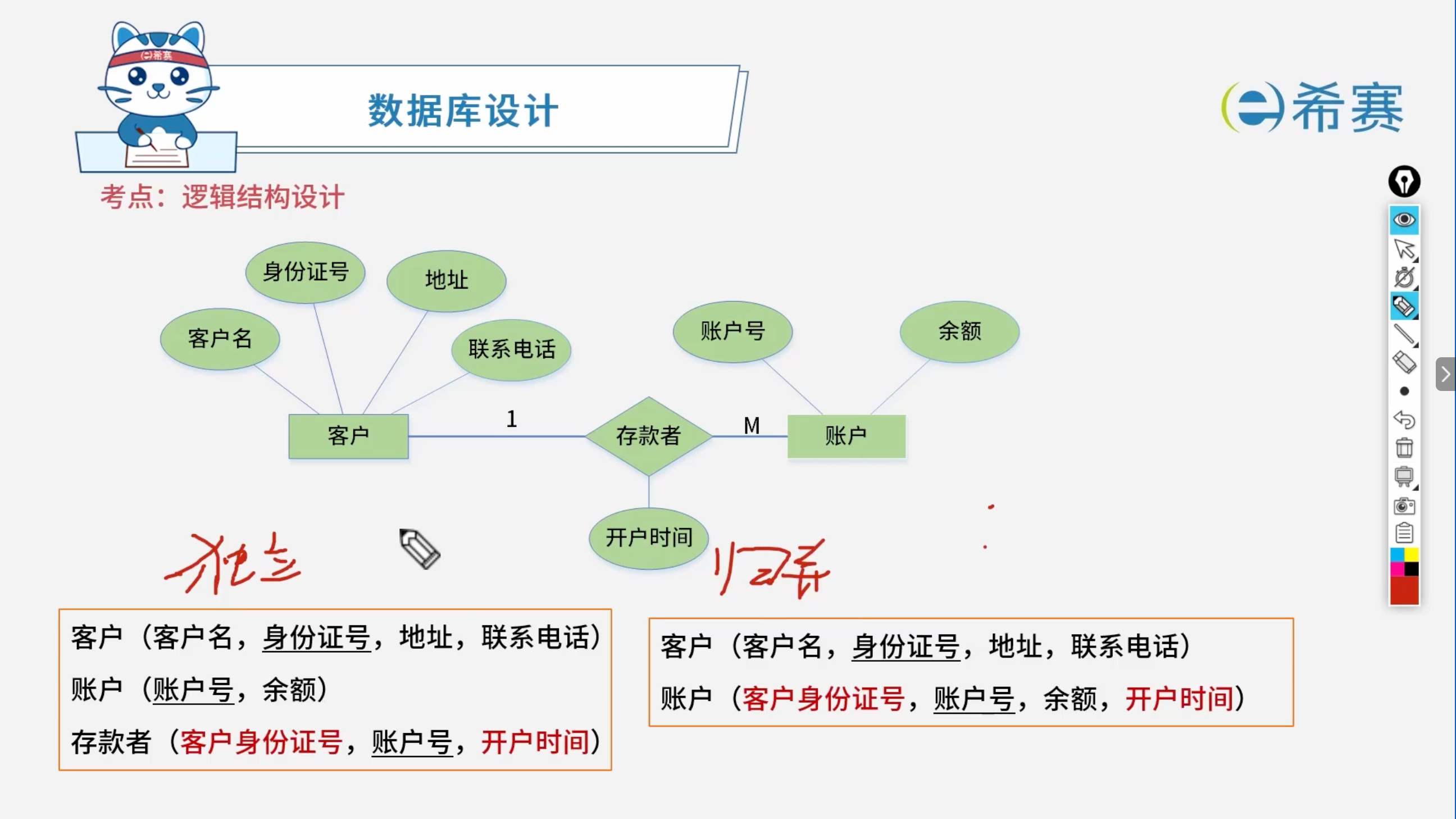

65Y5Y3

5.3 多对多联系 (N:M) 的转换（只有 1 种方式）

独立的关系模式：必须将联系转换为一个独立的关系模式，其属性中并入两端的主键及联系自身的属性，其主键为两端主键的组合键。

5.3.1 实例讲解

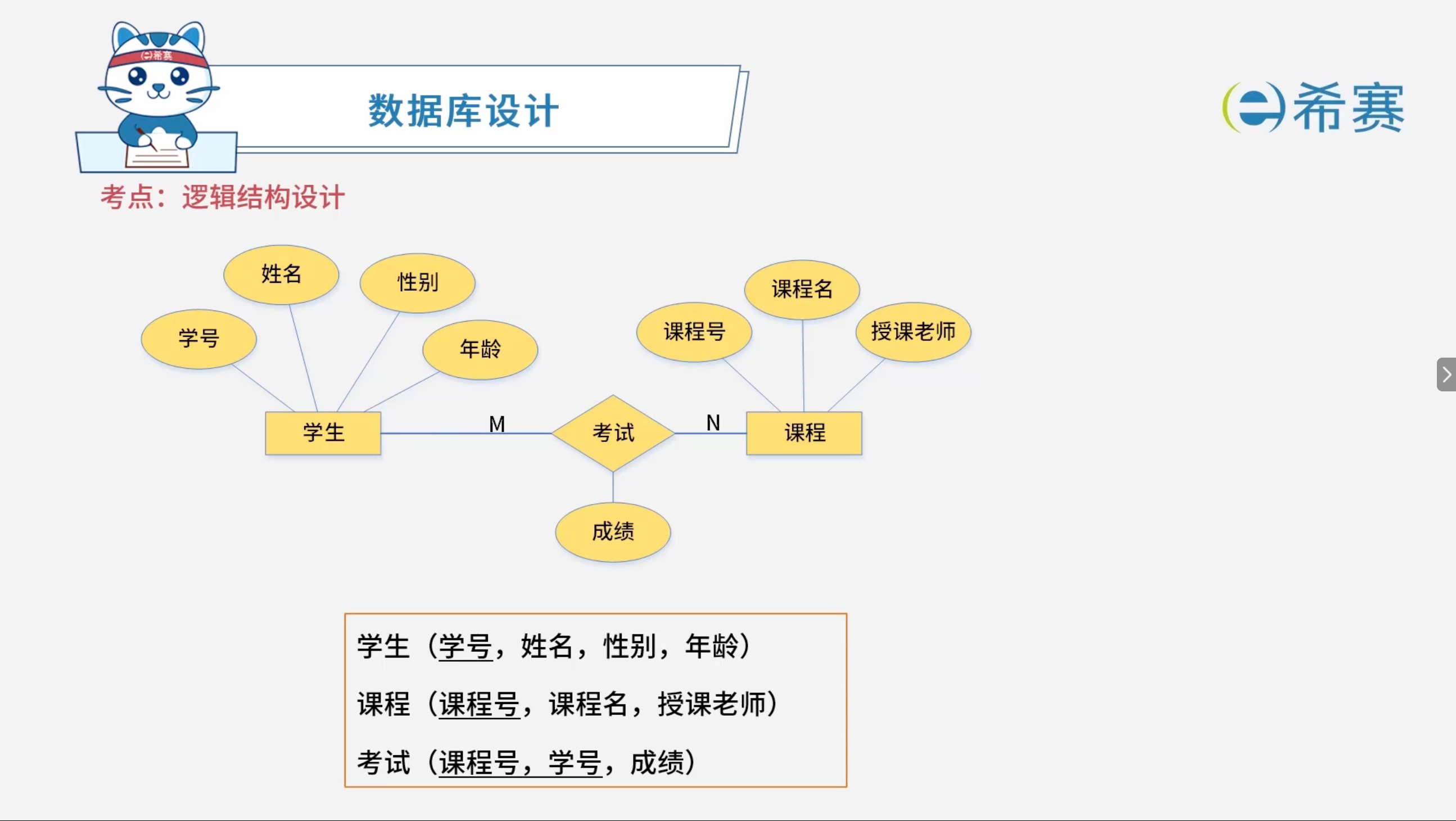

6ANoxK

5.4 E-R 模型向关系模式转换规则对比表

联系类型	实体（独立关系模式）	联系（独立关系模式）	联系（归并关系模式）	备注
1 对 1	$\checkmark$	$\checkmark$	$\checkmark$	并入任意一端
1 对多	$\checkmark$	$\checkmark$	$\checkmark$	并入多端
多对多	$\checkmark$	$\checkmark$	$\times$	多对多不能归并，必须独立建表

6. 考点：扩展知识-视图、索引、触发器与存储过程对比

视图：保证数据安全，用于查询。
触发器：CRUD 操作时会自动执行，保证数据的正确。
存储过程：简化复杂的操作调用，常见操作什么都能做。
索引：提高查询效率。

7. 经典例题

7.1 题目一

题目： 数据库的安全机制中，通过提供（）供第三方开发人员调用进行数据更新，从而保证数据库的关系模式不被第三方所获取。
A、触发器
B、存储过程
C、视图
D、索引

【解析】

正确答案：B
解析说明：
- 关于选项 B（存储过程） ：存储过程是一组预编译的 SQL 语句，存储在数据库中，可供第三方开发人员直接调用。通过存储过程进行数据更新，第三方开发人员无需了解数据库的关系模式（表结构），从而保证数据库的关系模式不被第三方获取。
- 其他选项说明：
  - A、触发器：由特定事件自动触发执行，不是供第三方调用的接口。
  - C、视图：是虚拟表，用于简化查询和权限控制，但通常用于查询，不直接用于“供第三方调用进行数据更新”。
  - D、索引：用于提高查询效率，与安全机制无关。

正确答案：B（存储过程）。
