UML建模（案例题）

2026/10/8大约 9 分钟

UML建模（案例题）

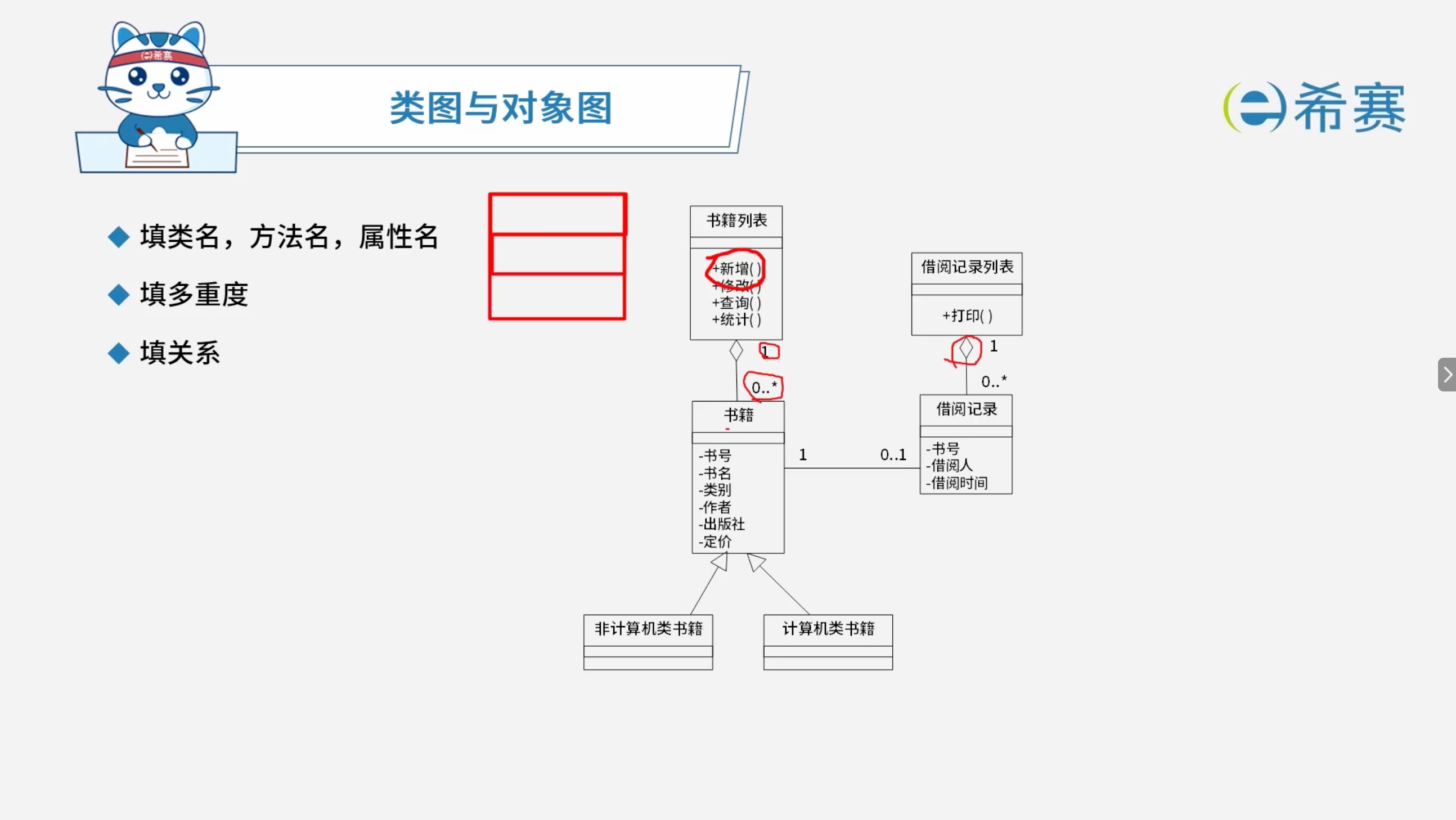

1. 考点：类图与对象图

1.1 考察形式

  • 填类名
  • 填多重度
  • 填关系

l6C2fx

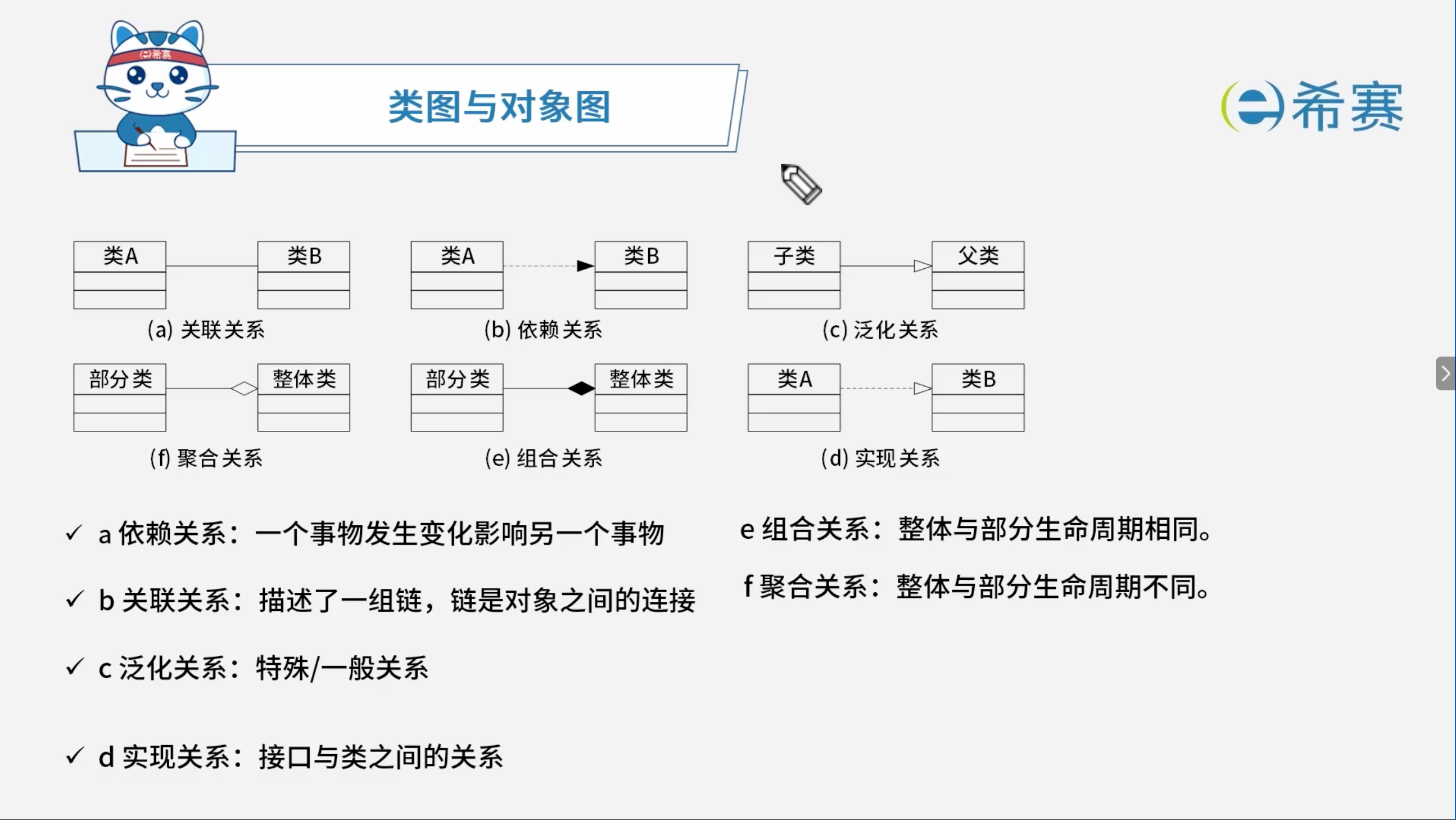

1.2 关系的表示方式

Kb5zV2

2. 考点：用例图

2.1 考察形式

  • 参与者
  • 用例名
  • 关系
  • 细化用例描述

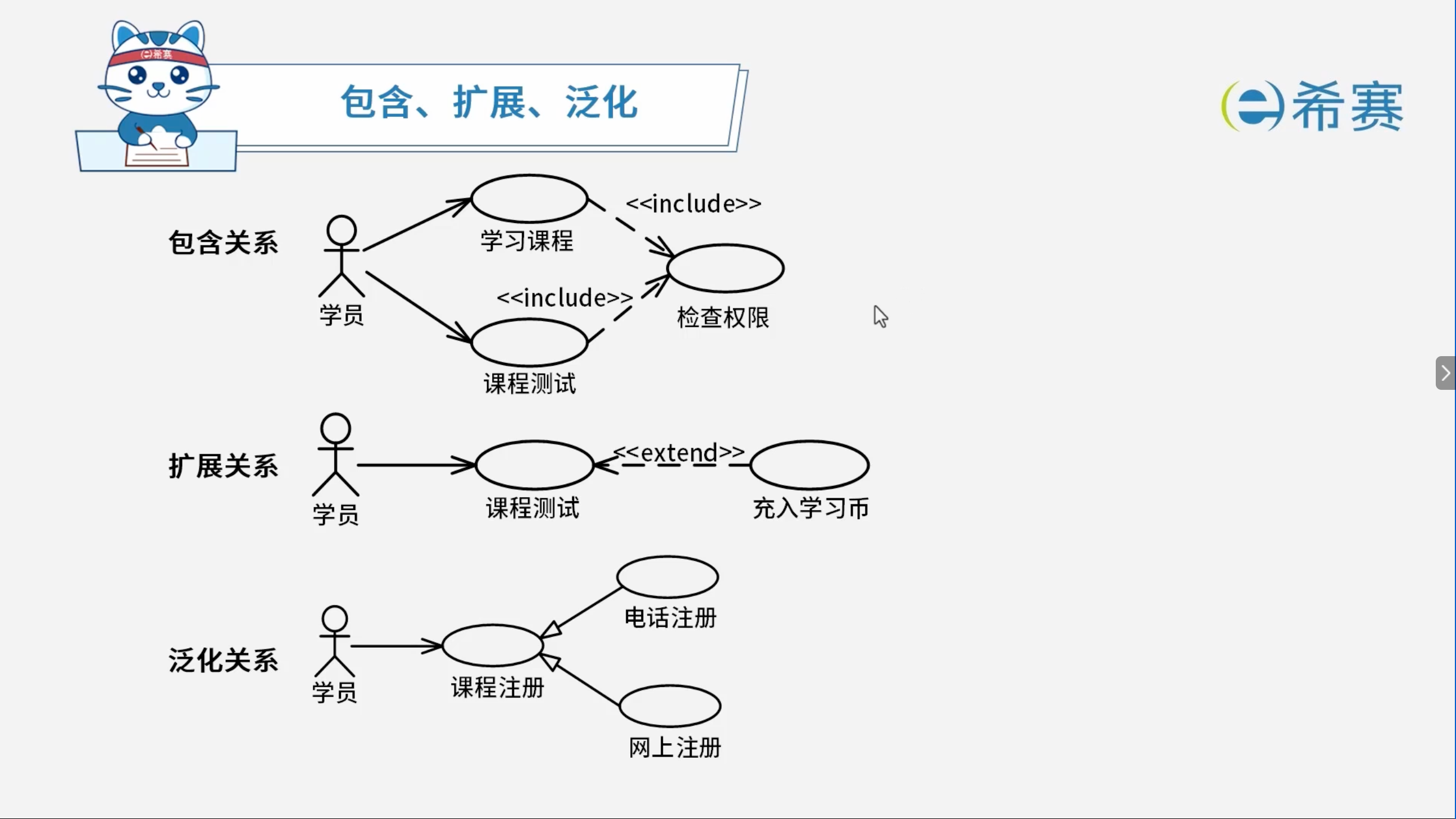

2.2 关系的表示形式

7EPWfy

2.3 用例文档实例：自动售货机

  • 参与者：顾客。

2.3.1 主要事件流

  1. 顾客选择需要购买的饮料和数量，投入硬币。
  2. 自动售货机检查顾客是否投入足够的硬币。
  3. 自动售货机检查饮料储存中所选购的饮料是否足够。
  4. 自动售货机推出饮料。
  5. 自动售货机返回找零。

2.3.2 备选事件流

  • 2a：若投入的硬币不足，则给出提示并退回到第 1 步。
  • 3a：若所选购的饮料数量不足，则给出提示并退回到第 1 步。

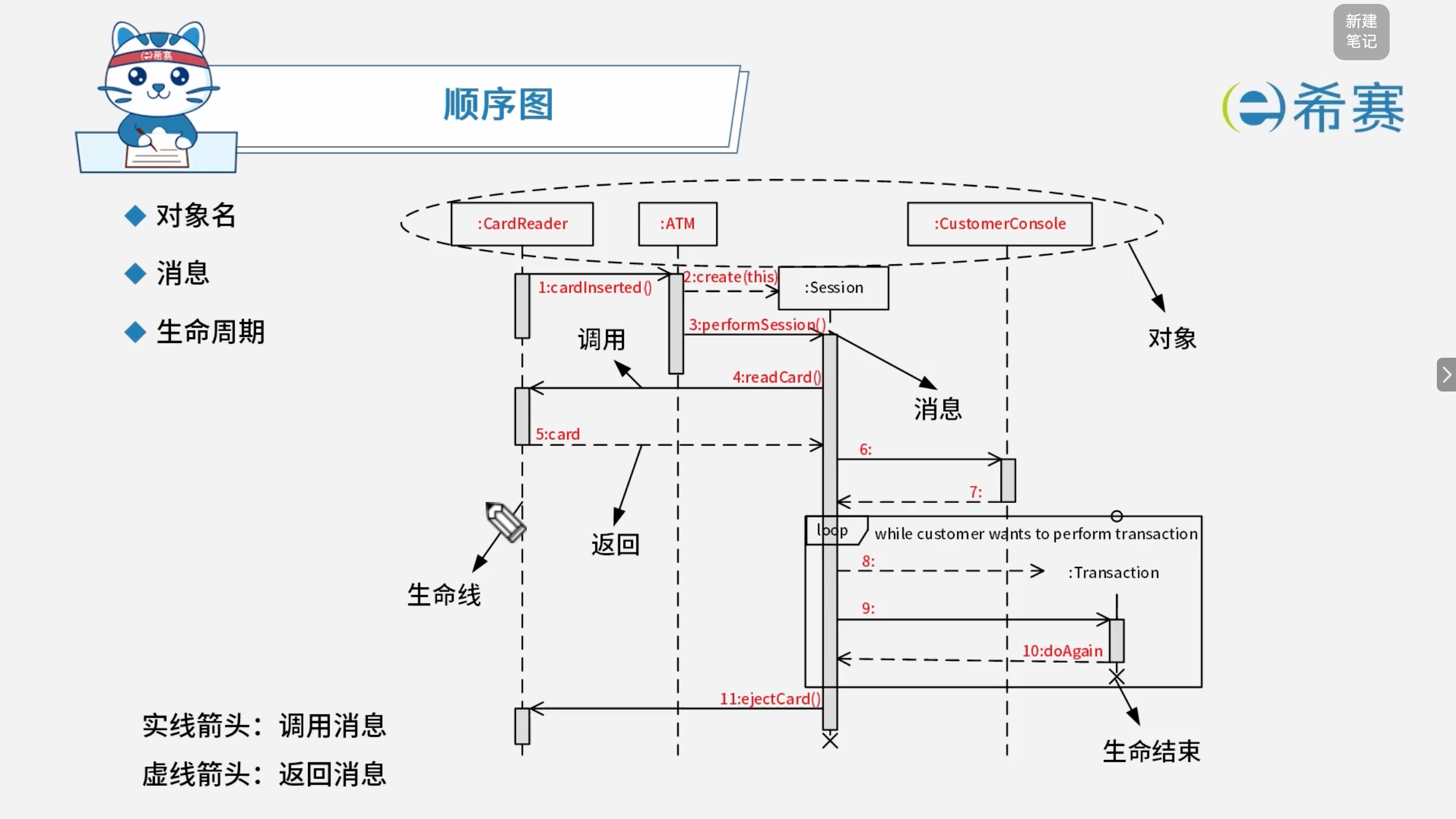

3. 考点：顺序图

3.1 考察形式

  • 对象名
  • 消息
  • 生命周期

WQnTc5

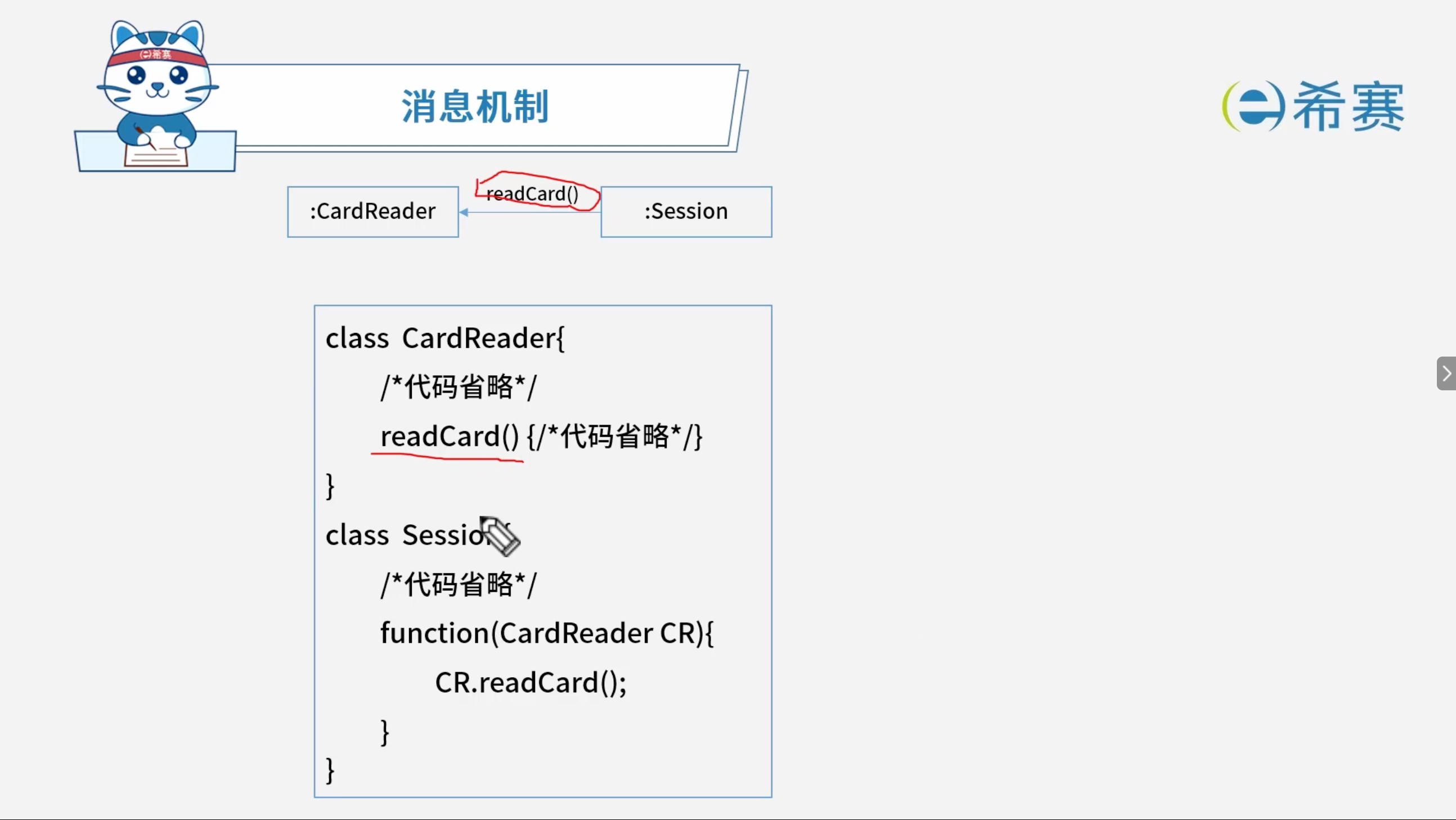

3.2 消息机制

zDjKfa

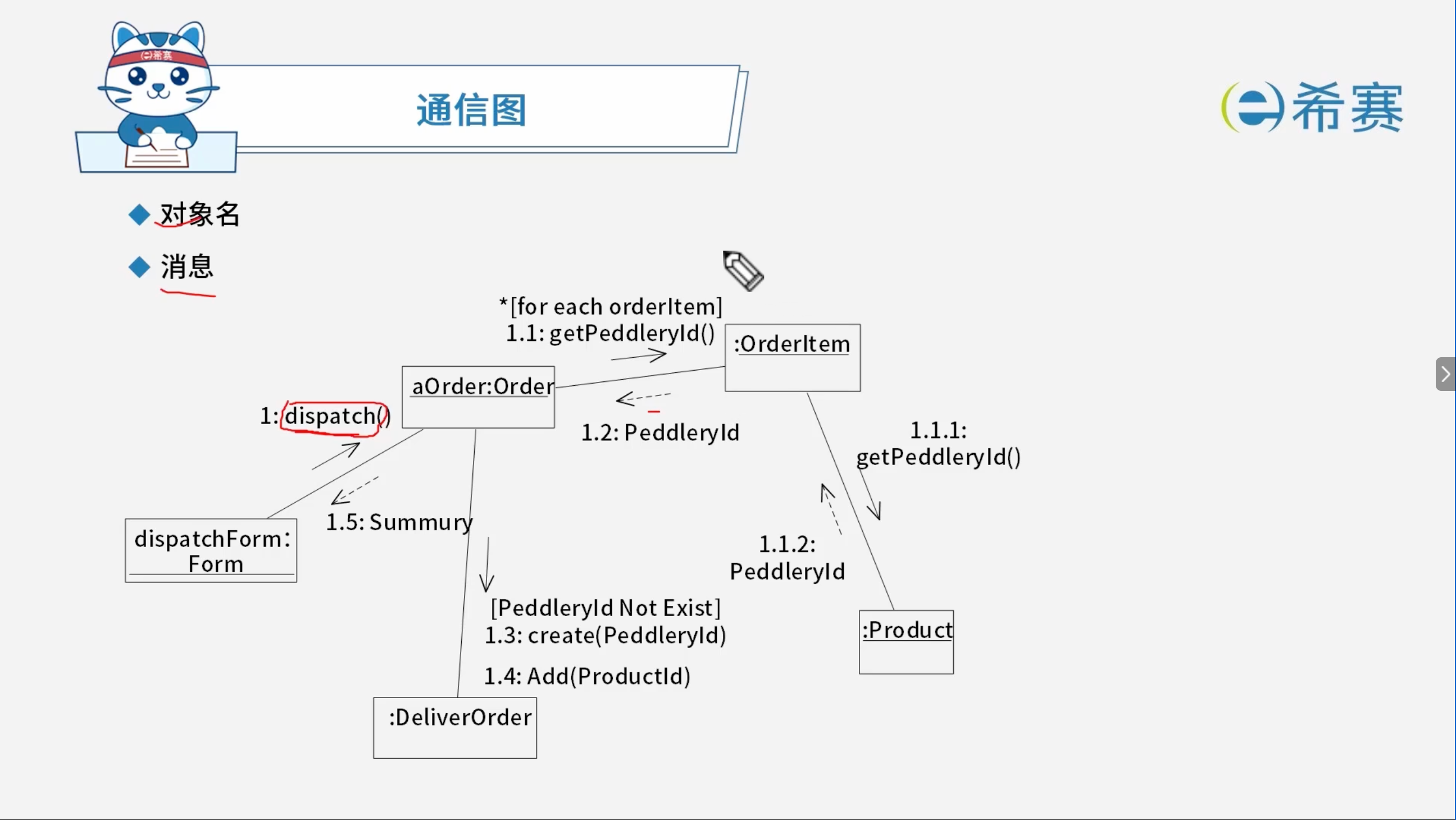

4. 考点：通信图

4.1 考察形式

  • 对象名
  • 消息

ihbcej

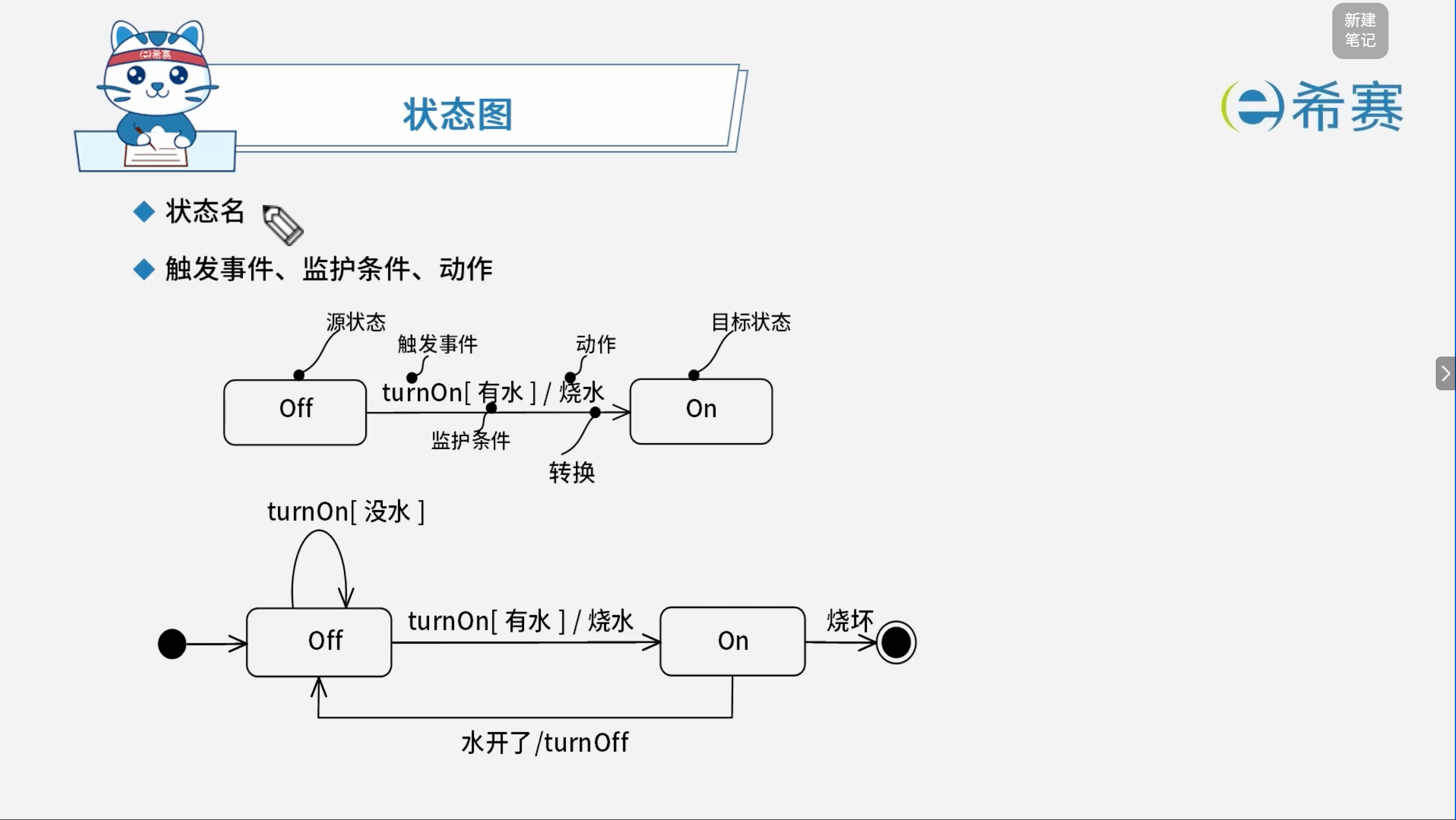

5. 考点：状态图

5.1 考察形式

  • 状态名
  • 触发事件、监护条件、动作

ztXvLY

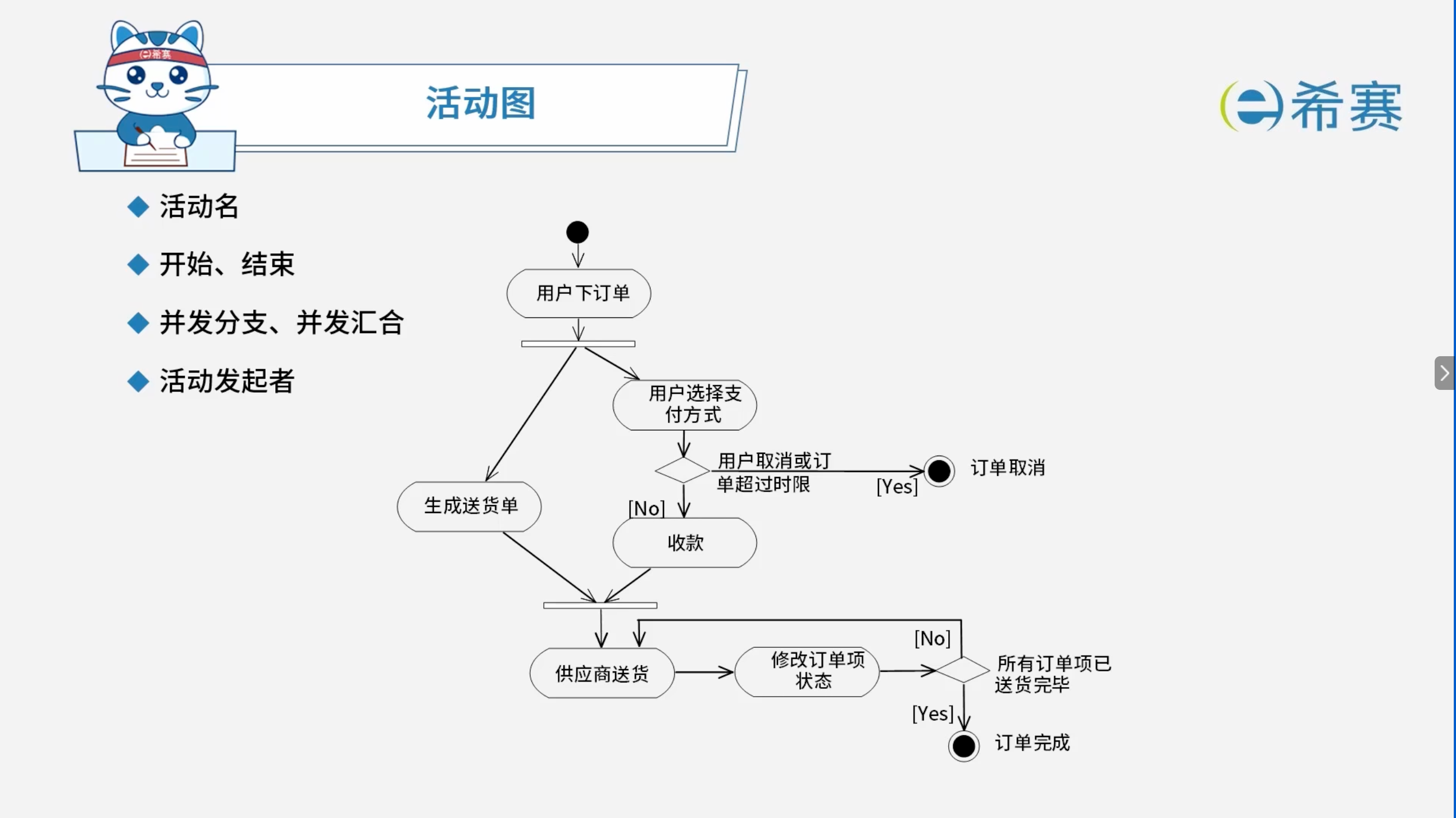

6. 考点：活动图

6.1 考察形式

  • 活动名
  • 开始、结束
  • 并发分支、并发汇合
  • 活动发起者

4Cg0tL

7. UML 图题型解题技巧

  1. 常见 UML 图基础知识定期复习：夯实基础，熟悉各类图的符号、关系及概念。

  2. “先看图，后做题”的做题步骤：

    • 初步把题干、图、问题看完后，​先仔细看图。
    • 把图中的信息总结出来后，再去读题干、找其余问题答案。
    • 切忌：千万不要在没有分析完图的情况下，就盲目去分析题干。

8. 实战训练

8.1 题目一

阅读下列说明和图，回答问题1至问题3，将解答填入答题纸的对应栏内。

【说明】

某出版社拟开发一个在线销售各种学术出版物的网上商店（ACShop），其主要的功能需求描述如下：

  1. ACShop 在线销售的学术出版物包括论文、学术报告或讲座资料等。

  2. ACShop 的客户分为两种：未注册客户和注册客户。

  3. 未注册客户可以浏览或检索出版物，然后将出版物添加到购物车中。未注册客户进行注册操作之后，成为 ACShop 注册客户。

  4. 注册客户登录之后，可将待购买的出版物添加到购物车中，并进行结账操作。结账操作的具体流程描述如下：
    ① 从预先填写的地址列表中选择一个作为本次交易的收货地址。如果没有地址信息，则可以添加新地址。

    ② ​选择付款方式。ACShop 支持信用卡付款和银行转账两种方式。注册客户可以从预先填写的信用卡或银行账号中选择一个付款。若没有付款方式信息，则可以添加新付款方式。

    ③ 确认提交购物车中待购买的出版物后，ACShop 会自动生成与之相对应的订单。

  5. 管理员负责维护在线销售的出版物目录，包括添加新出版物或者更新在售出版物信息等操作。

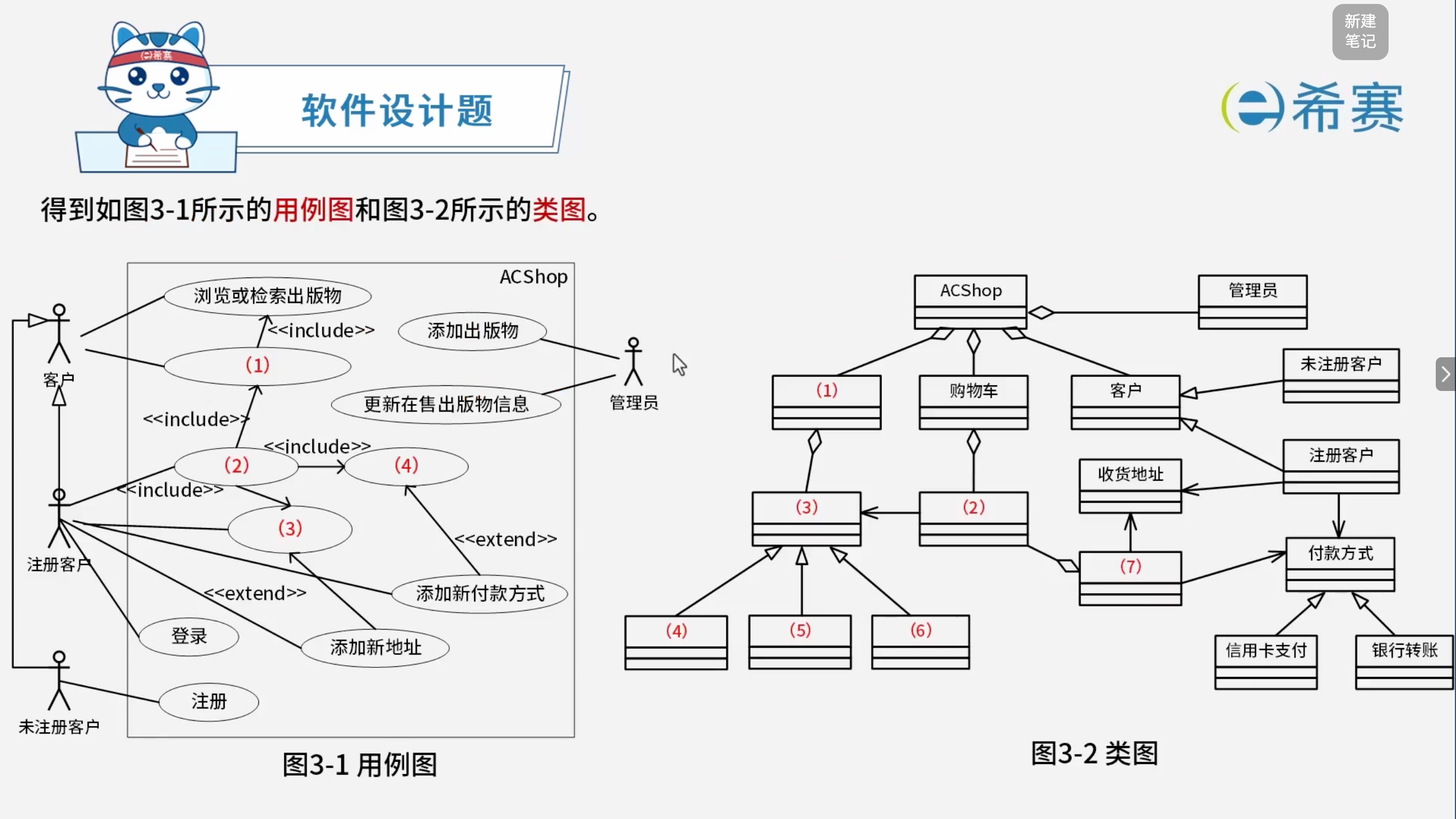

QPg09w

【问题1】 （4分）

据说明中描述，给出图3-1中（1）～（4）所对应的用例名。

【问题2】 （4分）

根据说明中的描述，分别说明用例“添加新地址”和“添加新付款方式”会在何种情况下由图3-1中的用例（3）和（4）扩展而来？

【问题3】 （7分）

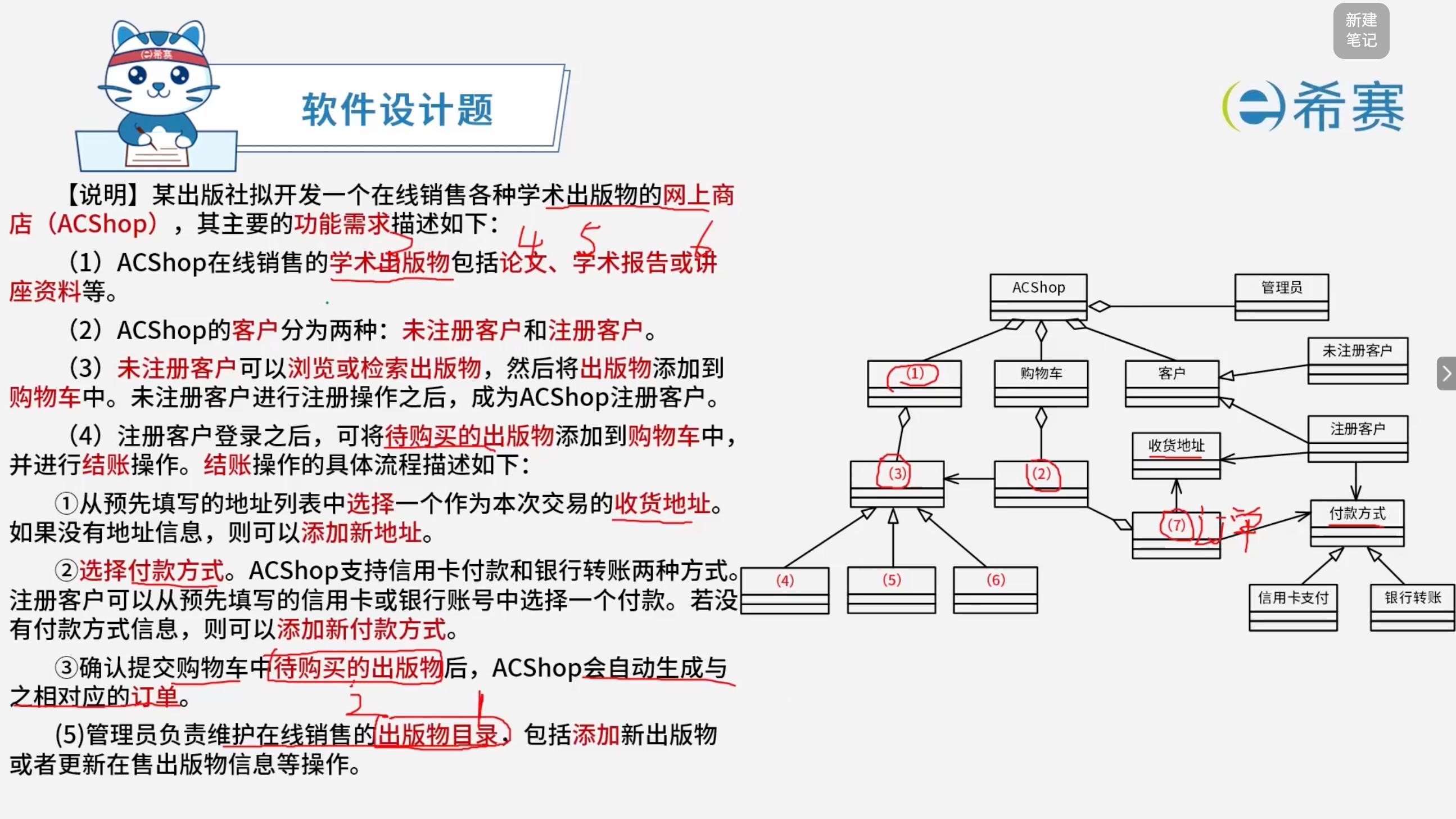

根据说明中的描述，给出图3-2中（1）～（7）所对应的类名。

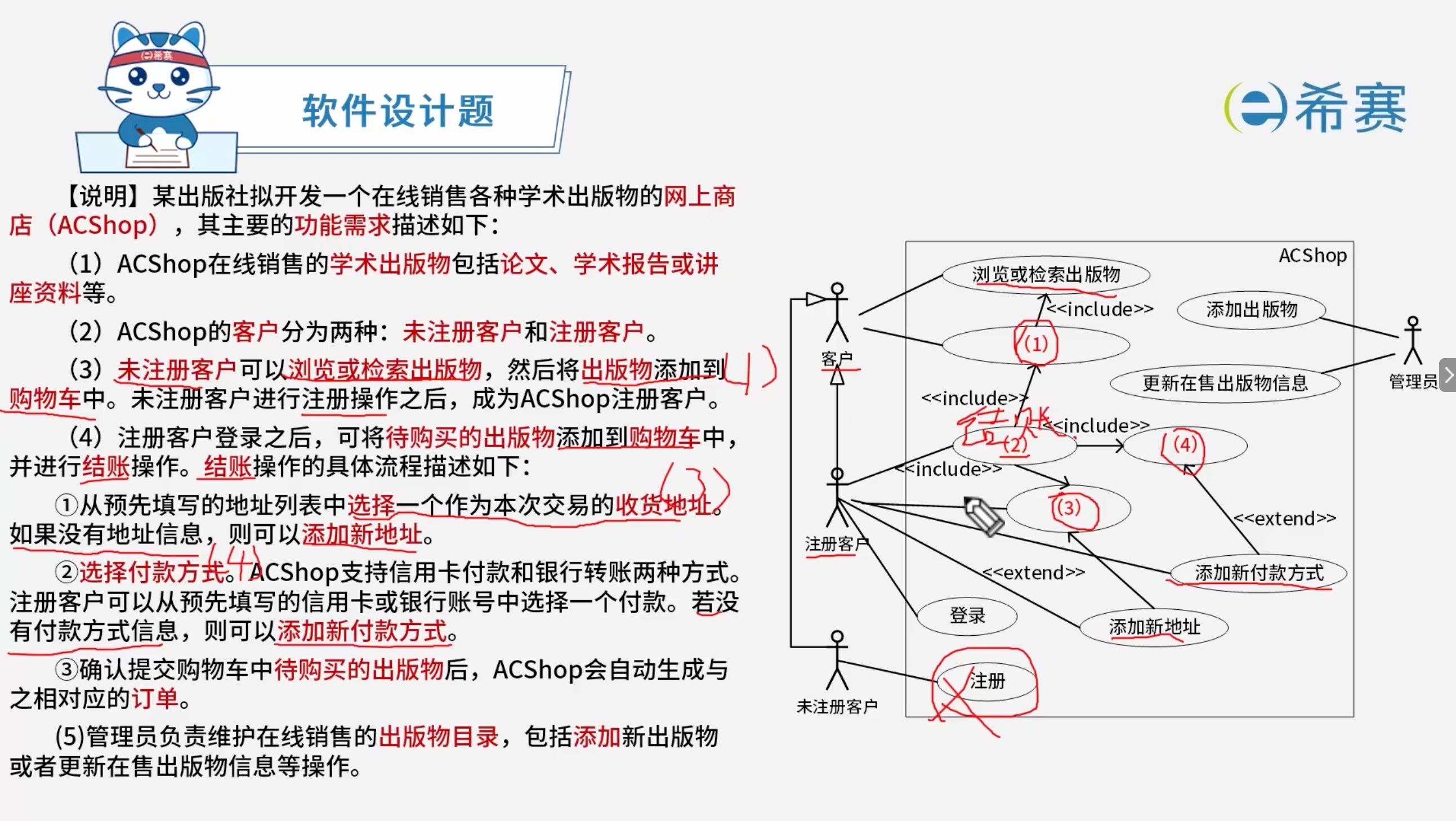

【解析】

s88W0h

U1LtWB

8.1.1 正确答案

【问题1】

（1）添加出版物到购物车
（2）结账
（3）选择收货地址
（4）选择付款方式

【问题2】

  • 当选择收货地址时，没有地址信息，则使用扩展用例“添加新地址”来完成新地址的添加。
  • 当选择付款方式时，没有付款方式信息，则使用扩展用例“添加新付款方式”来完成新付款方式的添加。

【问题3】

（1）出版物目录
（2）待购买的出版物
（3）出版物
（4）～（6）论文、学术报告、讲座资料
（7）订单

8.2 题目二

阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。

【说明】

某种出售罐装饮料的自动售货机（Vending Machine）的工作过程描述如：

（1）顾客选择所需购买的饮料及数量。

（2）顾客从投币口向自动售货机中投入硬币（该自动售货机只接收硬币）。硬币器收集投入的硬币并计算其对应的价值。如果投入的硬币不够或者所选购的饮料数量不足，则提示用户继续投入硬币或重新选择饮料及数量；如果所投入的硬币足够购买所需数量的这种饮料且饮料数量足够，则推出饮料，计算找零，顾客取走饮料和找回的硬币。

（3）一次购买结束之后，将硬币器中的硬币移走（清空硬币器），等待下一次交易。自动售货机还设有一个退币按钮，用于退还顾客所投入的硬币。已经成功购买饮料的钱是不会被退回的。

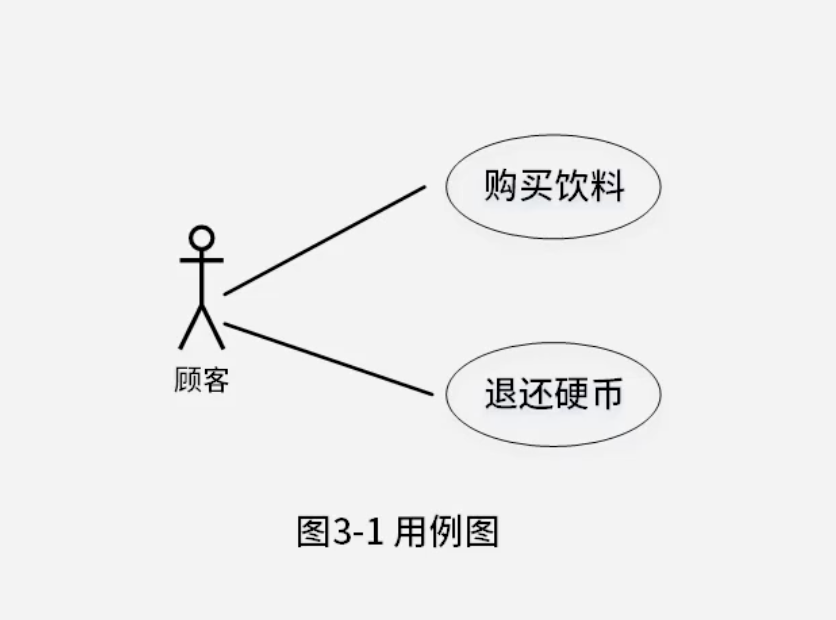

现采用面向对象方法分析和设计该自动售货机的软件系统，得到如图3-1所示的用例图，其中，用例“购买饮料”的用例规约描述如下。

参与者：顾客。

主要事件流：

  1. 顾客选择需要购买的饮料和数量，投入硬币；
  2. 自动售货机检查顾客是否投入足够的硬币；
  3. 自动售货机检查饮料储存仓中所选购的饮料是否足够；
  4. 自动售货机推出饮料；
  5. 自动售货机返回找零。

备选事件流：

  • 2a. 若投入的硬币不足，则给出提示并退回到1；
  • 3a. 若所选购的饮料数量不足，则给出提示并退回到1。

brOpEw

A0S6mU

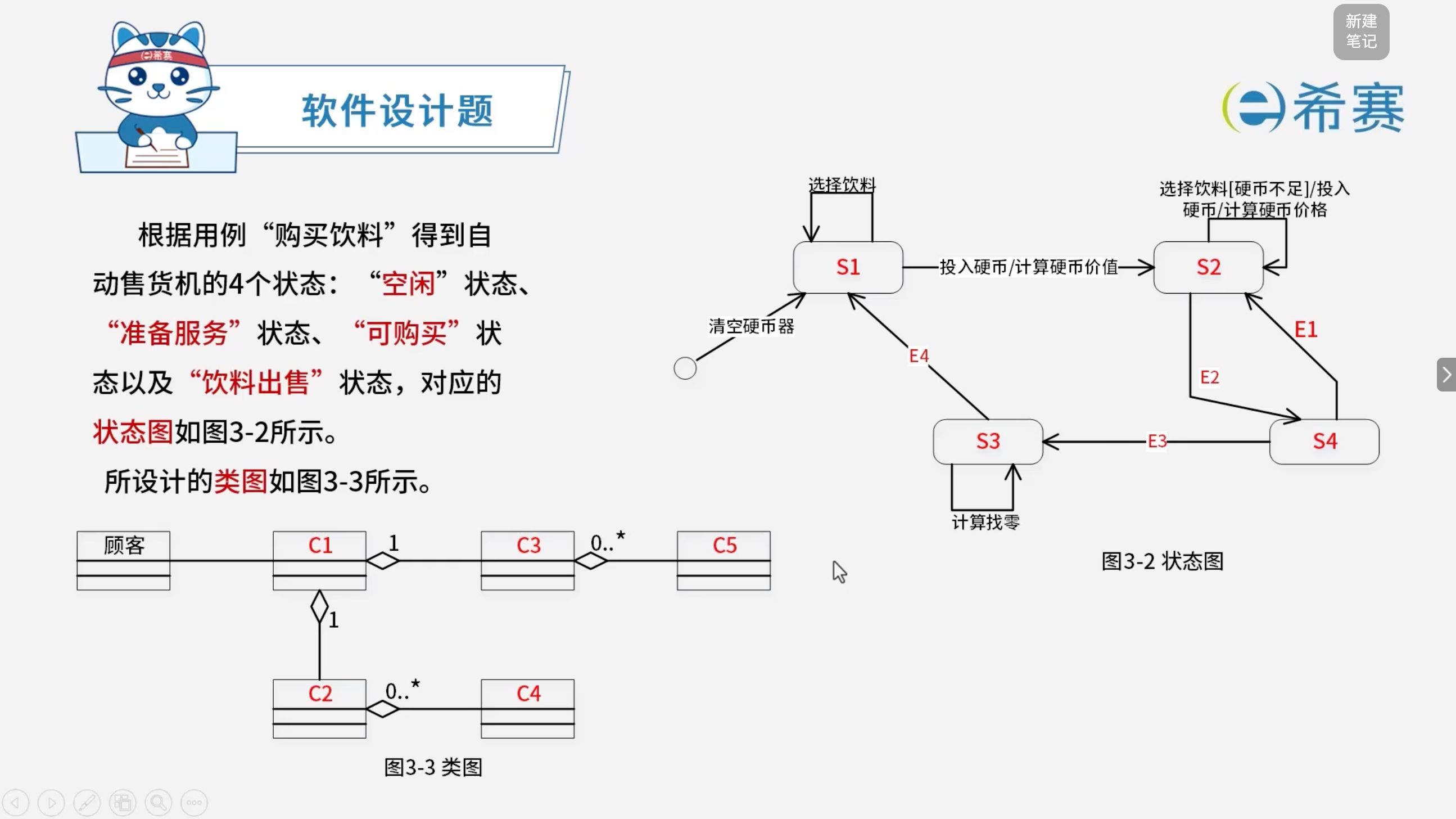

【问题1】 （6分）

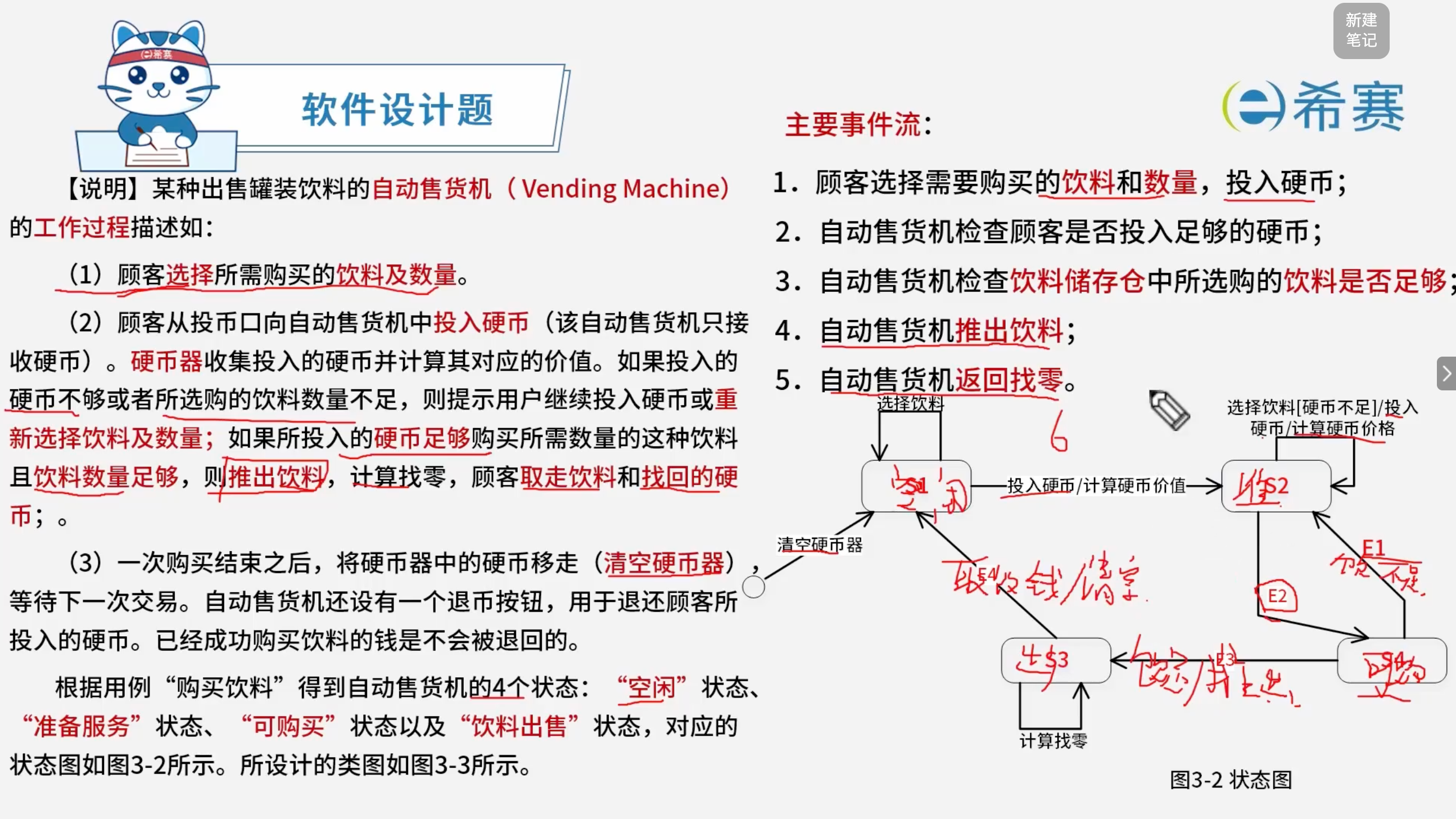

根据说明中的描述，使用说明中的术语，给出图3-2中的 S1～S4 所对应的状态名。

【问题2】 （4分）

根据说明中的描述，使用说明中的术语，给出图3-2中的 E1～E4 所对应的事件名。

【问题3】 （5分）

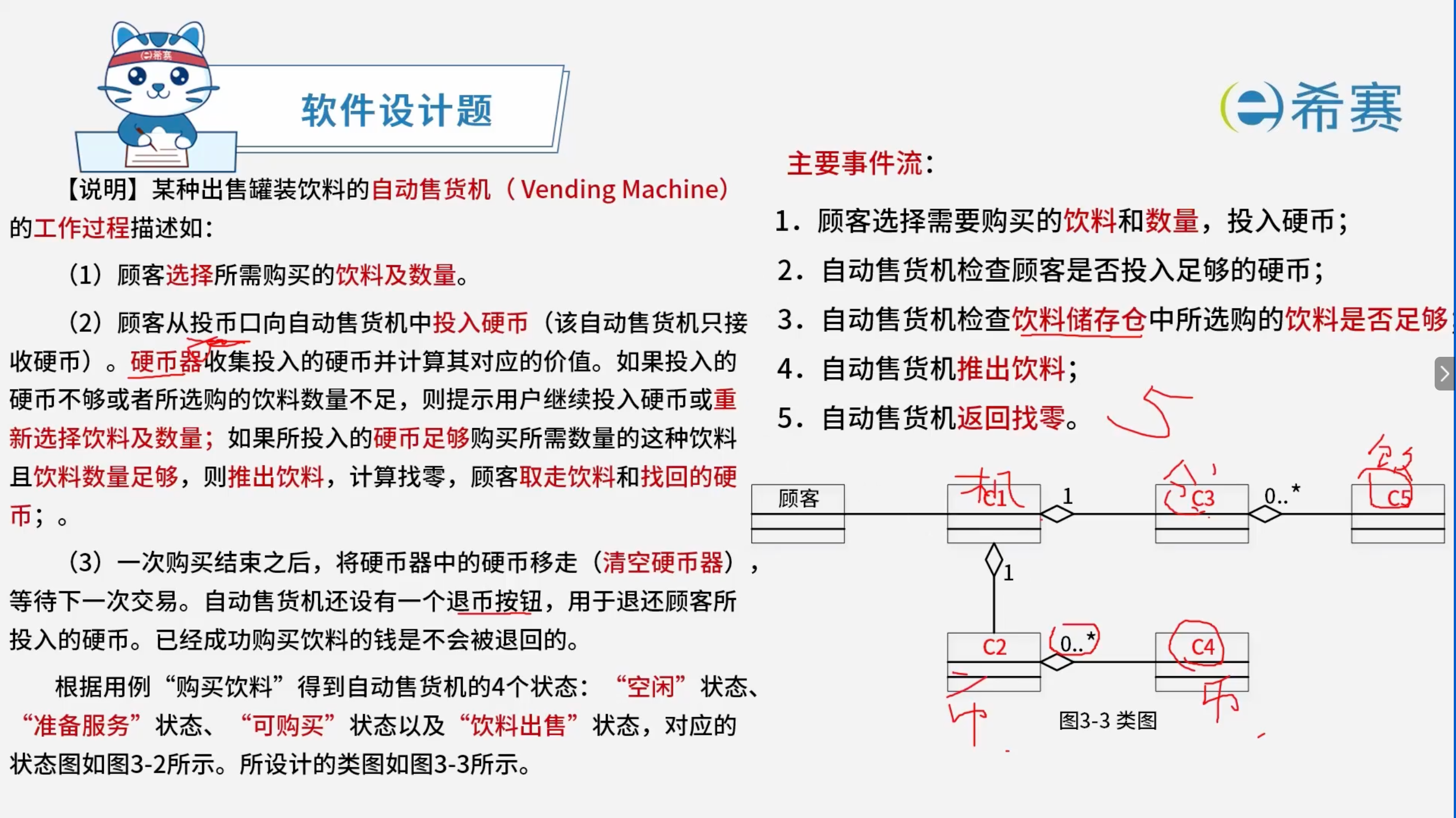

根据说明中的描述，使用说明中的术语，给出图3-3中 C1～C5 所对应的类名。

【解析】

GxHaFz

c7vZbJ

8.2.1 正确答案

【问题1】

S1：空闲，S2：准备服务，S3：饮料出售，S4：可购买。

【问题2】

E1：饮料数量不足，E2：选择饮料[硬币数量足够]。

E3：饮料数量足够/推出饮料，E4：取走饮料/返回找零并清空硬币器。

【问题3】

C1：自动售货机

C2：硬币器，C4：硬币。

C3：饮料储存仓，C5：饮料。

（C2\C4组合与C3\C5组合可互换位置）

8.3 题目三

阅读下列说明和图，回答问题1至问题3，将解答填入答题纸的对应栏内。

【说明】

某高校图书馆欲建设一个图书馆管理系统，目前已经完成了需求分析阶段的工作。功能需求均使用用例进行描述，其中用例“借书（Check Out Books）”的详细描述如下。

参与者：读者（Patron）。

典型事件流：

  1. 输入读者ID；
  2. 确认该读者能够借阅图书，并记录读者ID；
  3. 输入所要借阅的图书ID；
  4. 根据图书目录中的图书ID确认该书可以借阅，计算归还时间，生成借阅记录；
  5. 通知读者图书归还时间。

重复步骤3~5，直到读者结束借阅图书。

备选事件流：

  • 2a. 若读者不能借阅图书，说明读者违反了图书馆的借书制度（例如，没有支付借书费用等）

    • ①告知读者不能借阅，并说明拒绝借阅的原因；
    • ②本用例结束。

  • 4a. 读者要借阅的书无法外借

    • ①告知读者本书无法借阅；
    • ②回到步骤3。

说明：图书的归还时间与读者的身份有关。如果读者是教师，图书可以借阅一年；如果是学生，则只能借阅3个月。读者ID中包含读者身份信息。

x22Tmy

【问题1】 （8分）

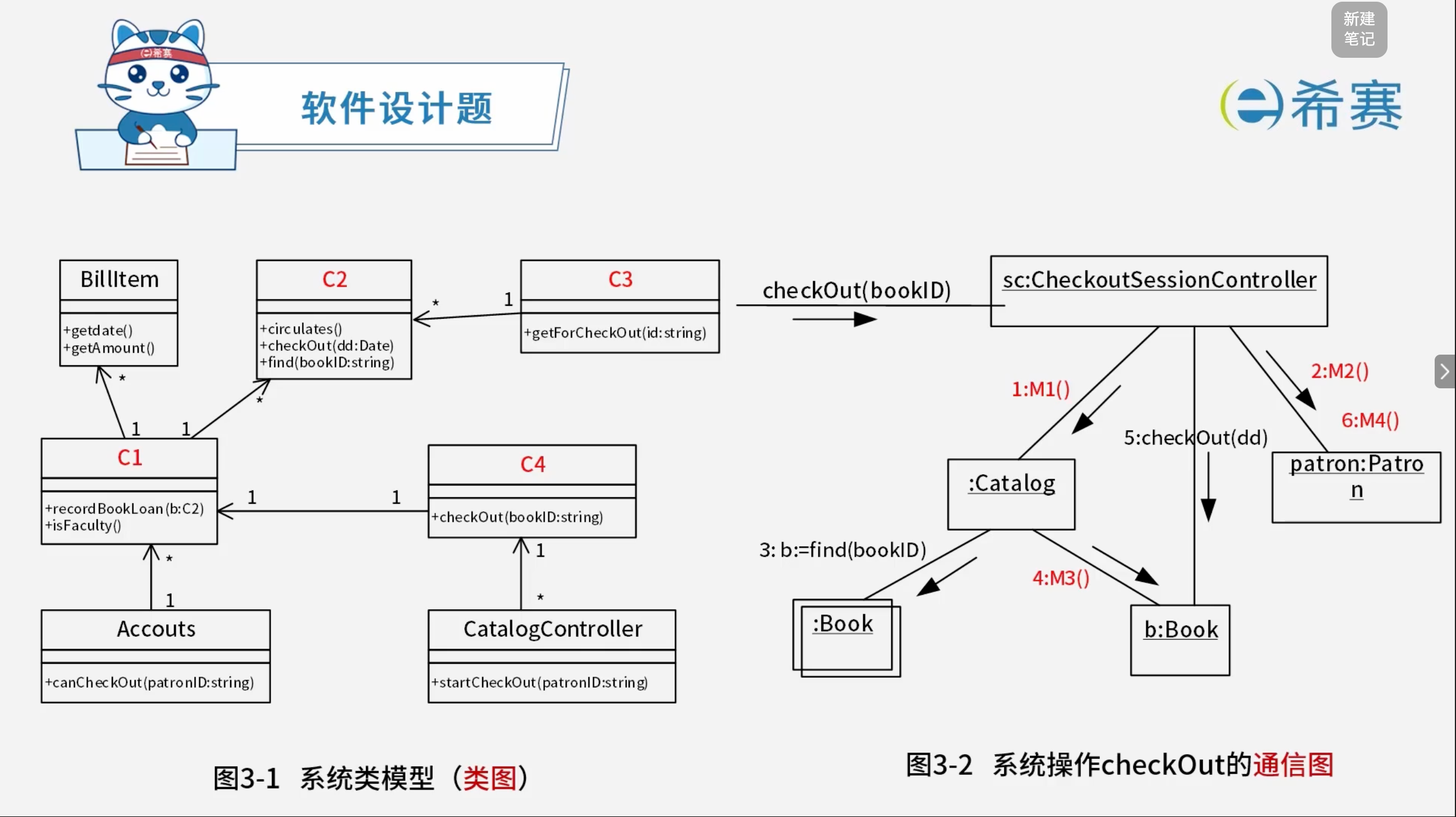

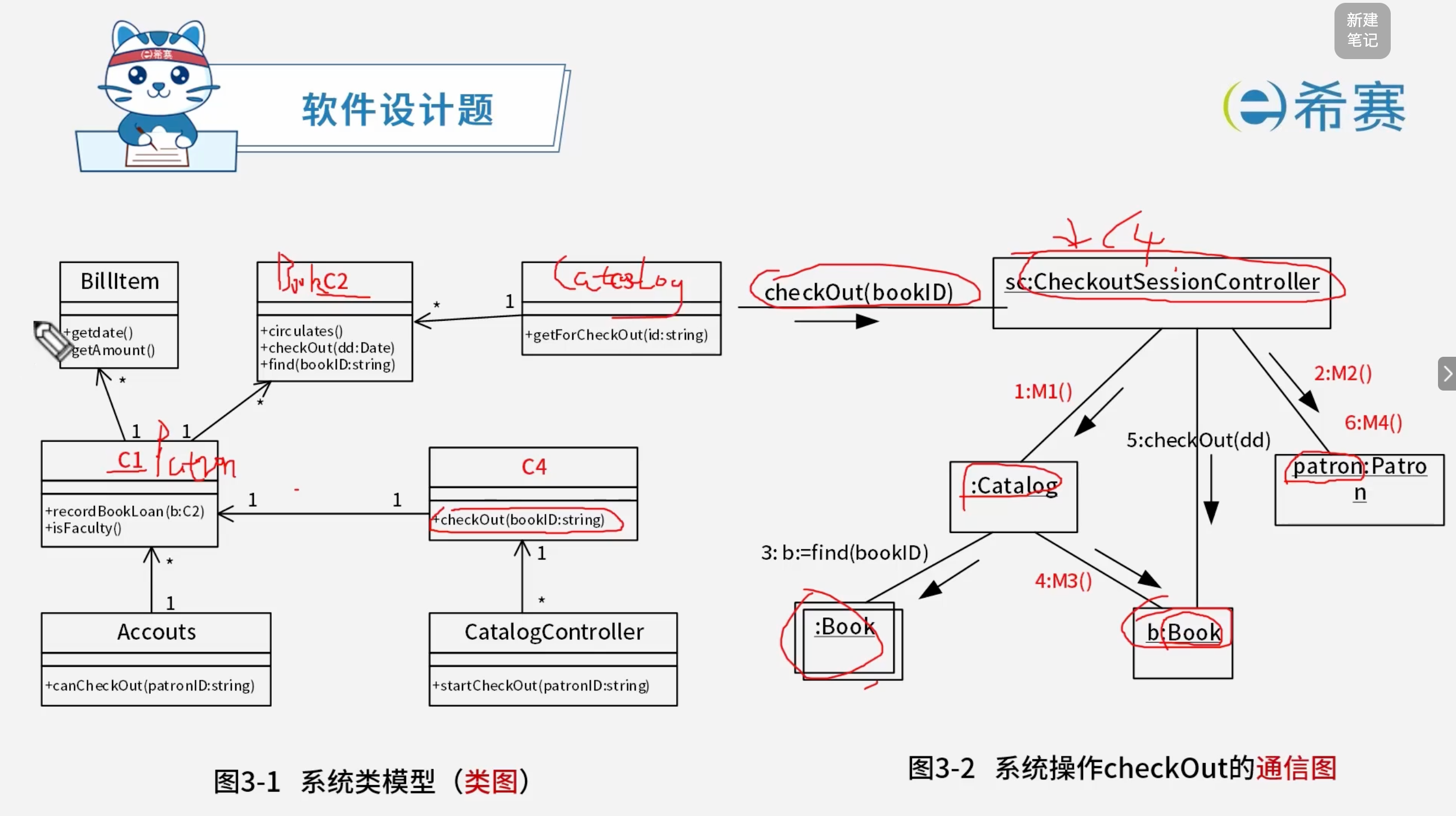

根据说明中的描述，以及图3-1和图3-2，给出图3-1中C1-C4处所对应的类名。（类名使用图3-1和图3-2中给出的英文词汇）。

【问题2】 （4分）

根据说明中的描述，以及图3-1和图3-2，给出图3-2中M1-M4处所对应的方法名。（方法名使用图3-1和图3-2中给出的英文词汇）。

【问题3】 （3分）

用例“借书”的备选事件流4a中，根据借书制度来判定读者能否借阅图书。若图书馆的借书制度会不断地扩充，并需要根据图书馆的实际运行情况来调整具体使用哪些制度。为满足这一要求，在原有类设计的基础上，可以采用何种设计模式？简要说明原因。

【解析】

mmHSgH

8.3.1 正确答案

【问题1】 （8分）

  • C1：Patron
  • C2：Book
  • C3：Catalog
  • C4：CheckoutSessionController

【问题2】 （4分）

  • M1：getForCheckOut
  • M2：isFaculty
  • M3：circulates
  • M4：recordBookLoan

【问题3】 （3分）

应采用​策略模式。策略模式定义了一系列算法，并将每个算法封装起来，而且使它们可以相互替换。策略模式让算法独立于使用它们的客户而变化。适用于需要在不同情况下使用不同的策略（算法），或者策略还可能在未来用其他方式来实现。
