数据库设计
数据库设计

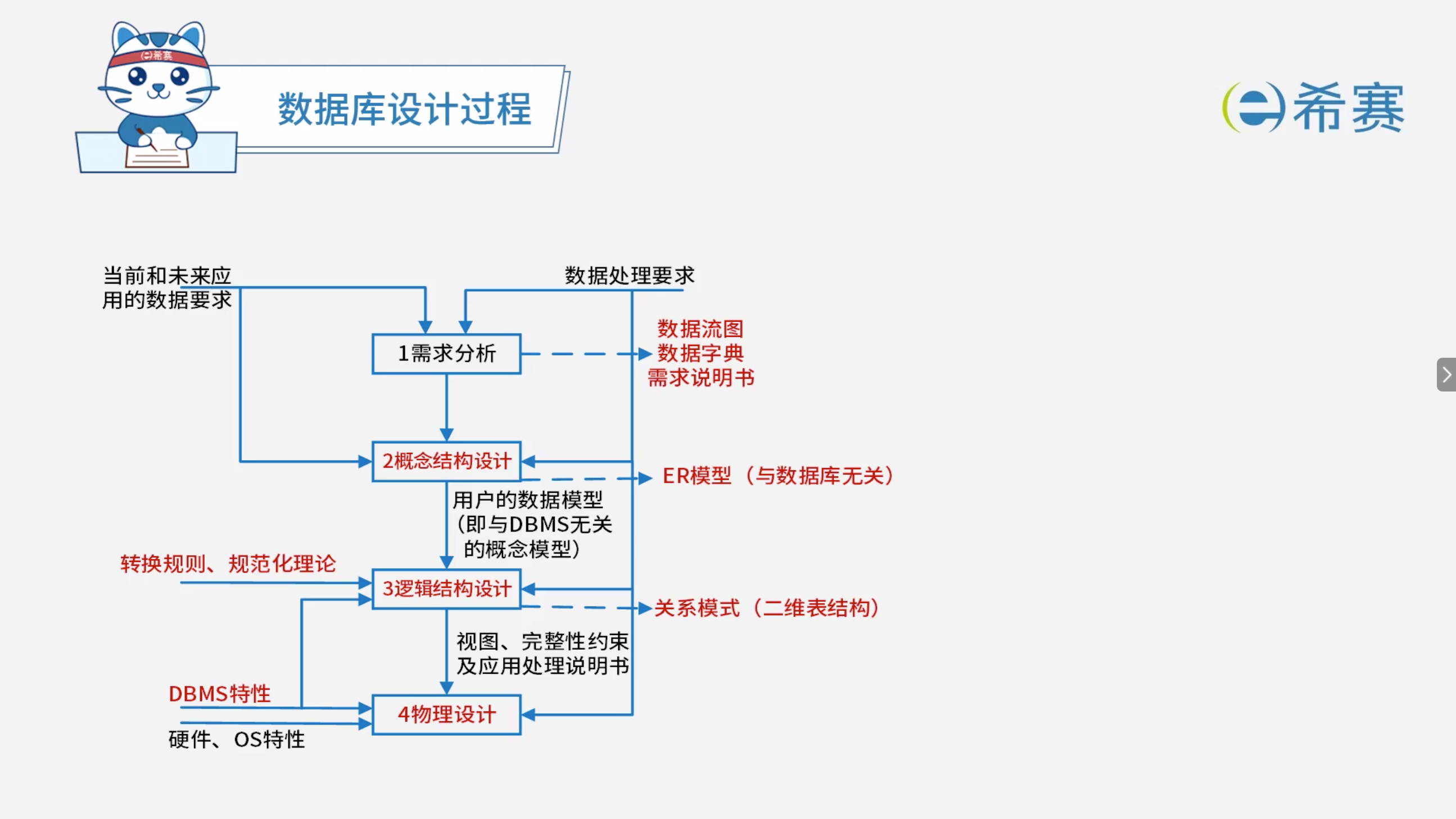

1. 考点：数据库的设计过程
2. 考点：考察形式
2.1 E-R模型-联系类型判断

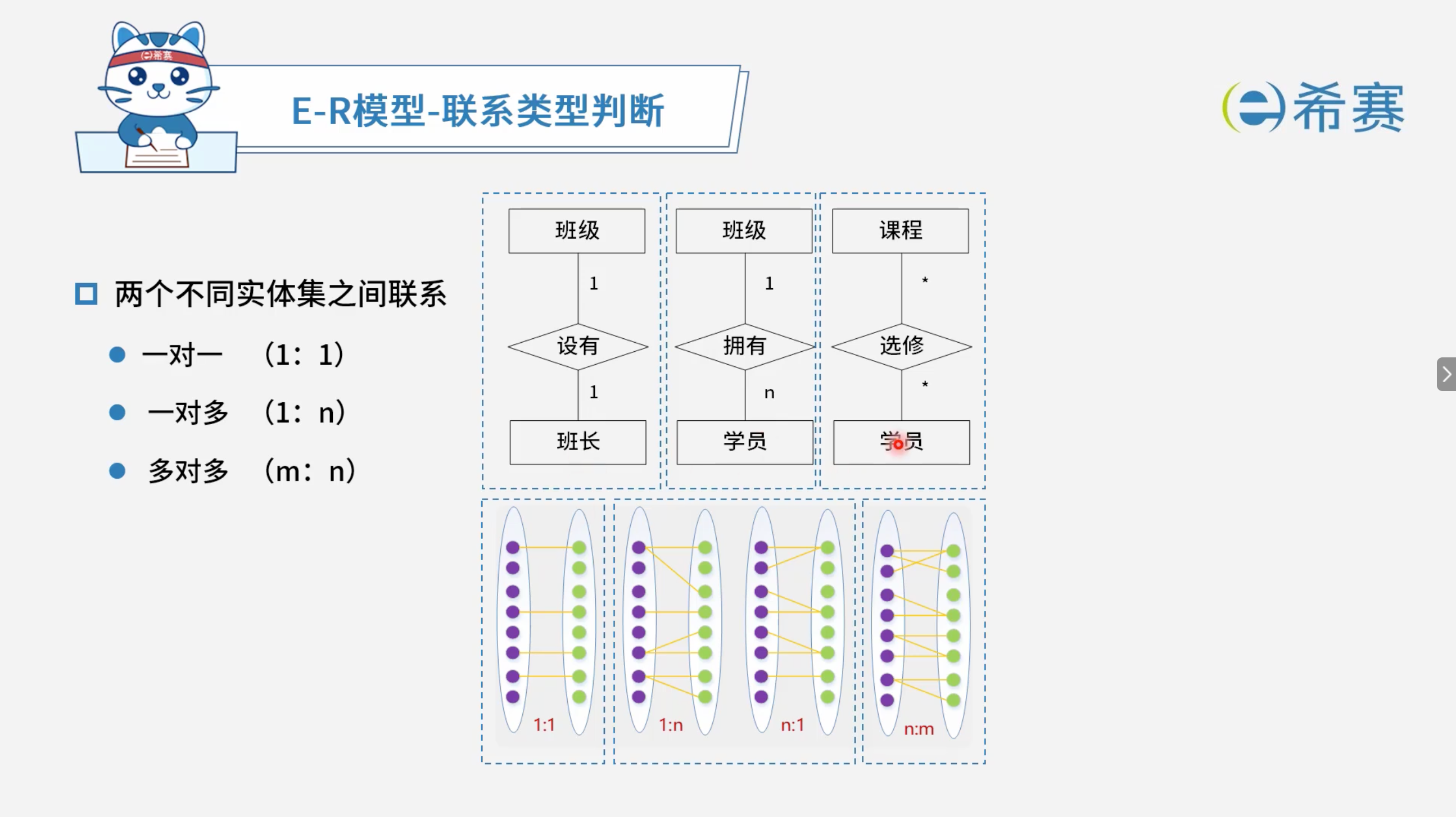

2.1.1 二元联系
【普通二元联系】

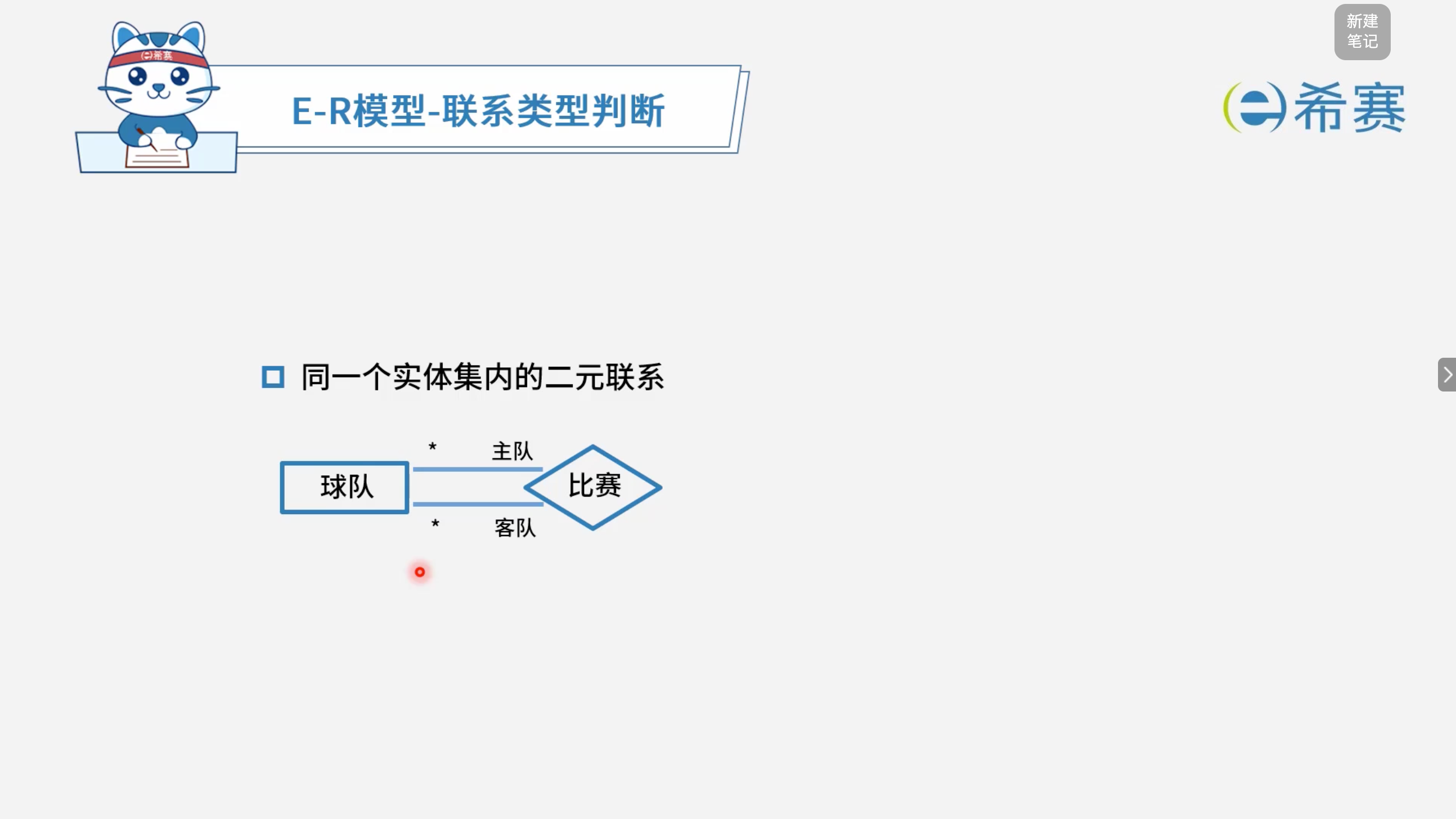

【同一个实体集中的二元联系】

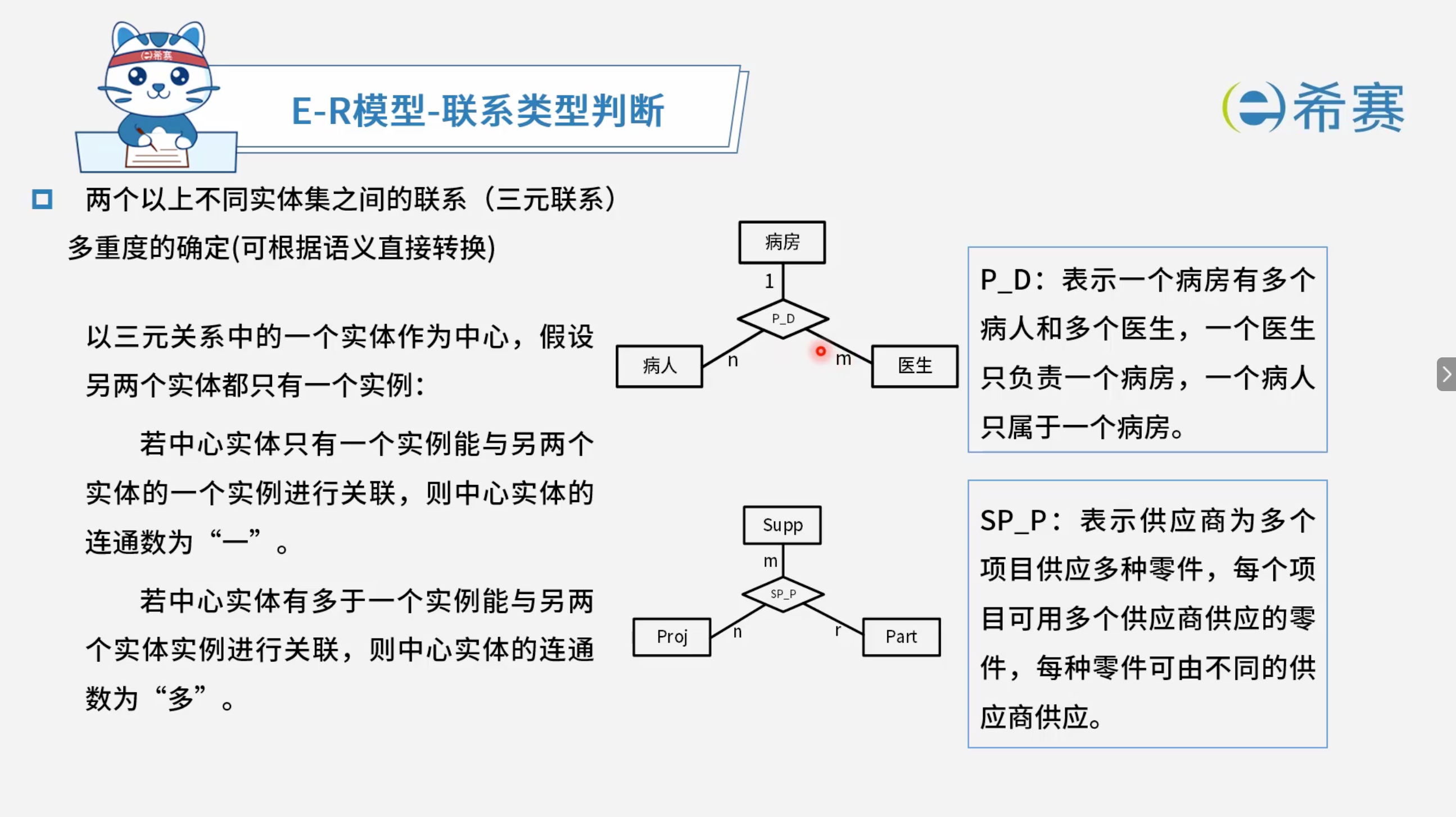

2.1.2 三元联系

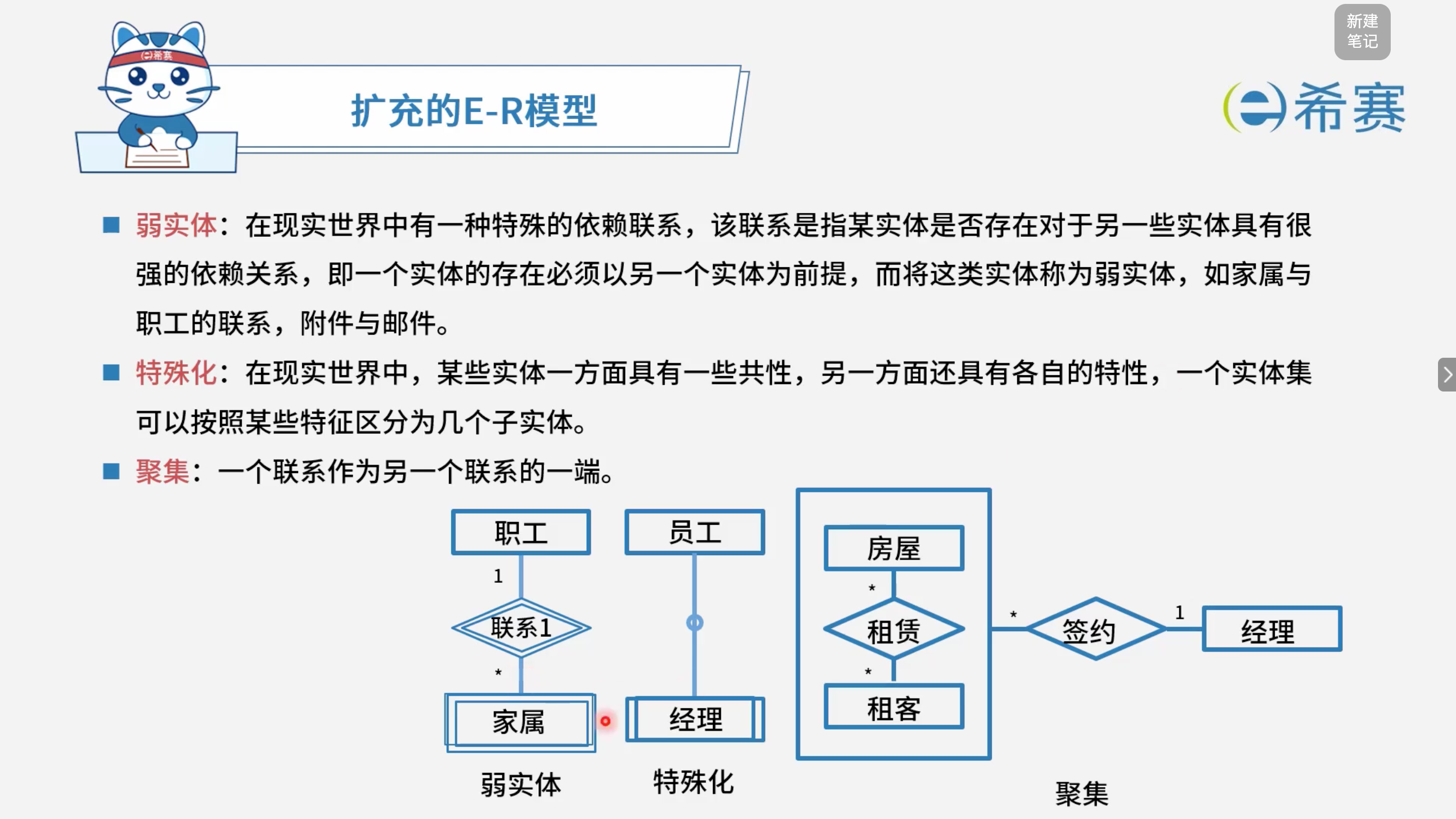

2.2 扩充的E-R模型（弱实体、特殊化、聚集）

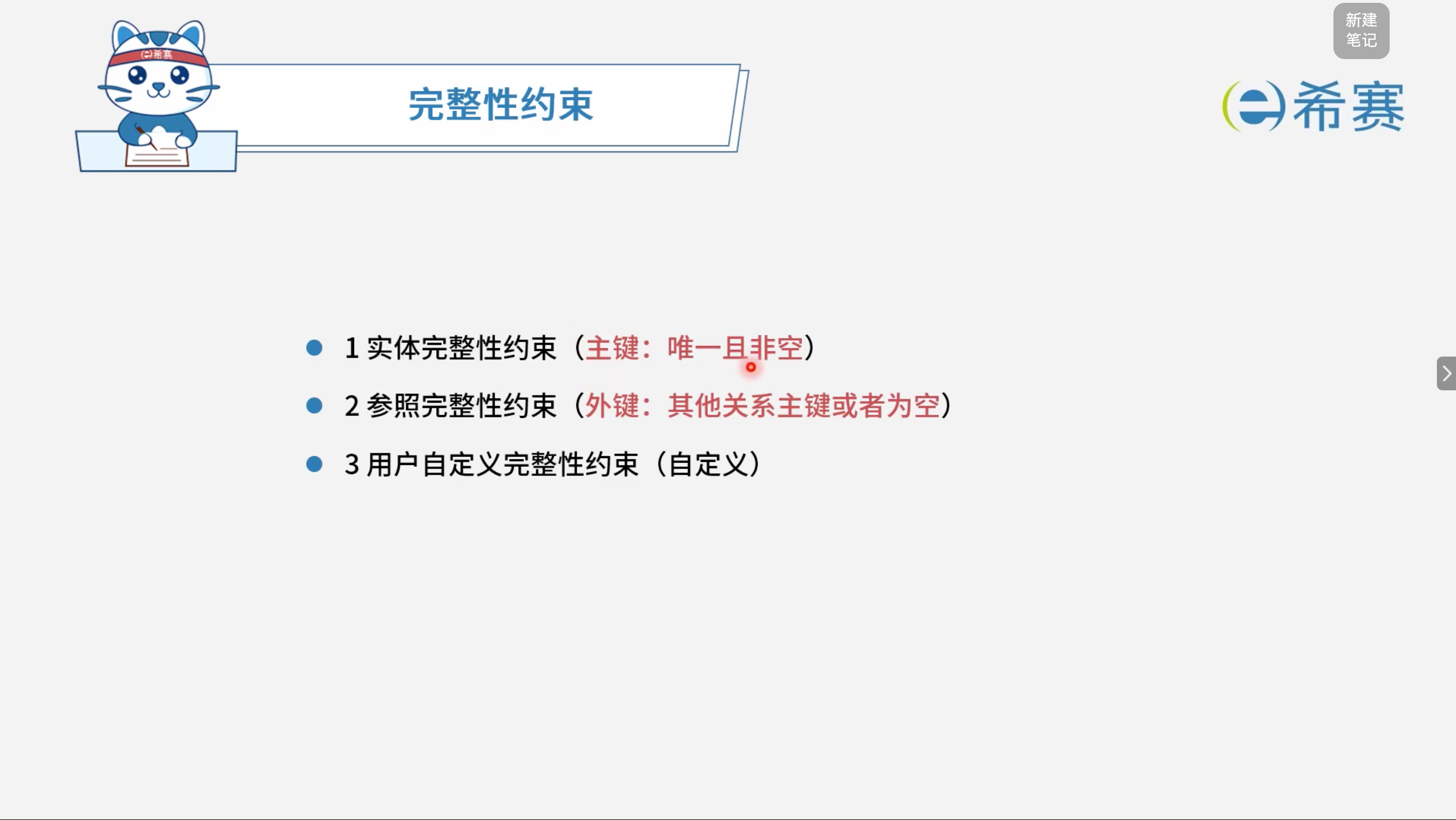

2.3 完整性约束

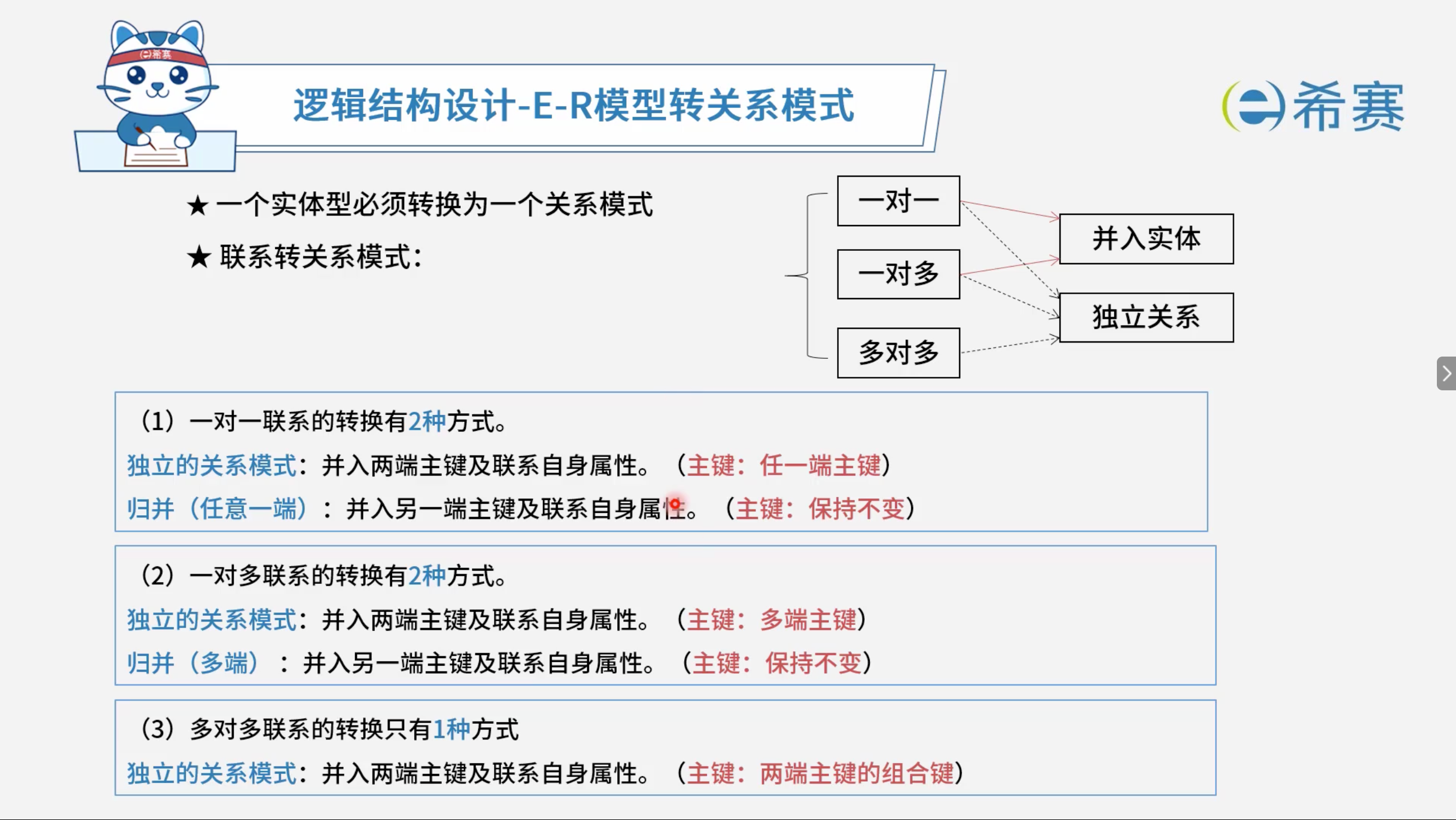

2.4 逻辑结构设计-E-R模型转关系模式

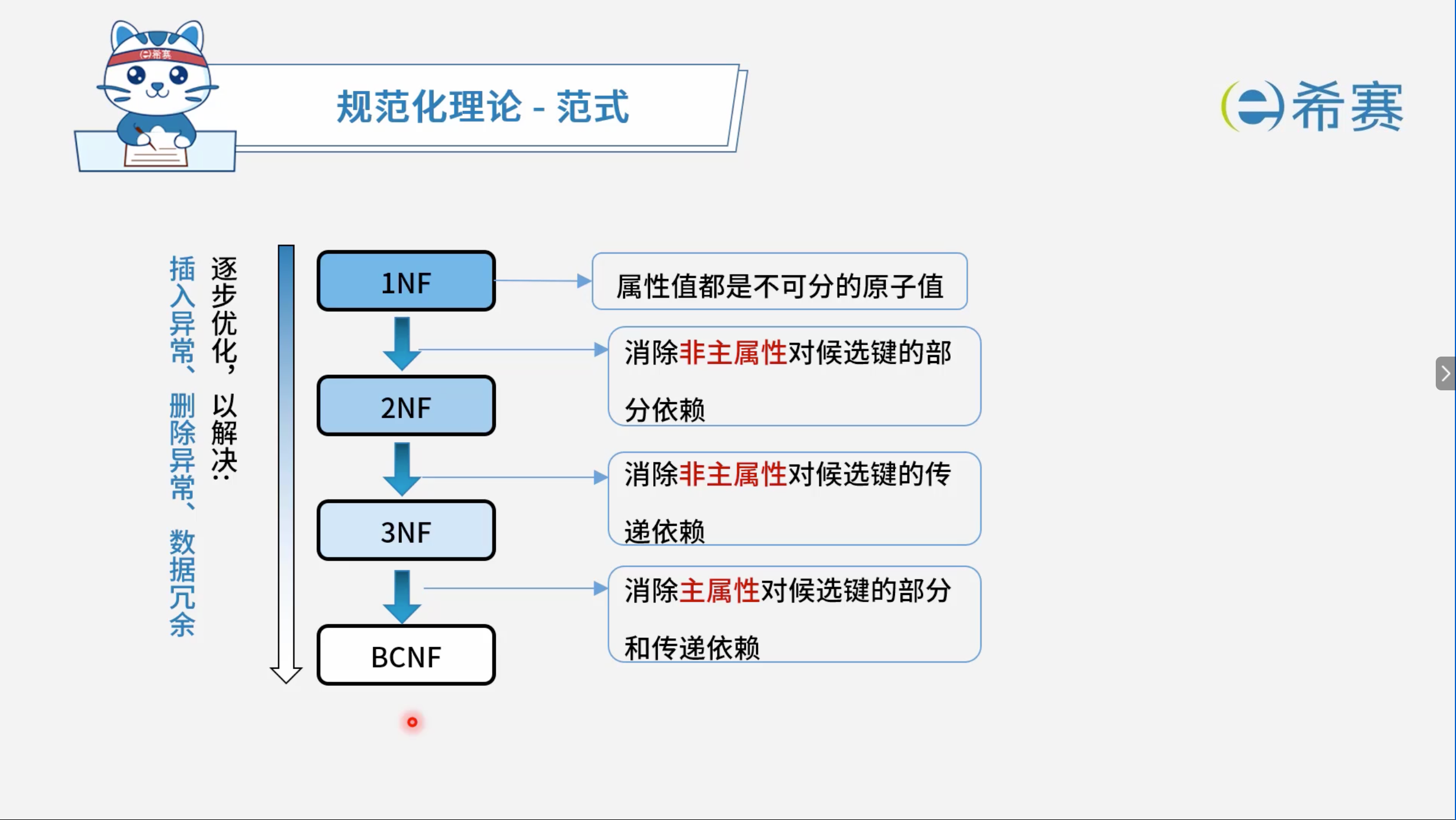

2.5 规范化理论-范式

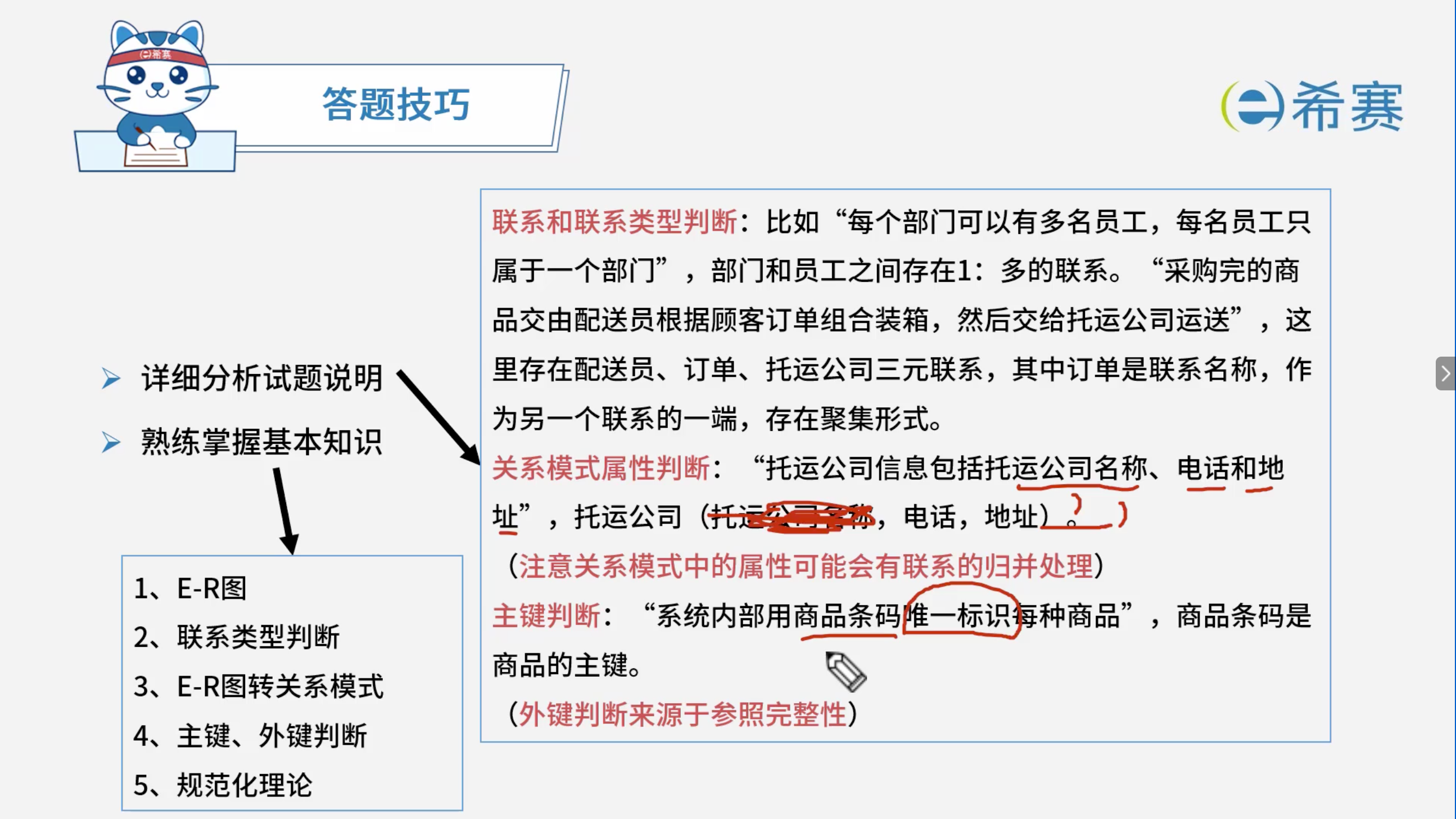

3. 考点：答题技巧
4. 实战演练
4.1 题目一
阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。
【说明】
某宾馆为了有效地管理客房资源，满足不同客户需求，拟构建一套宾馆信息管理系统，以方便宾馆管理及客房预订等业务活动。
【需求分析结果】
该系统的部分功能及初步需求分析的结果如下：
（1）宾馆有多个部门，部门信息包括部门号、部门名称、电话、经理。每个部门可以有多名员工，每名员工只属于一个部门；每个部门只有一名经理，负责管理本部门。
（2）员工信息包括员工号、姓名、岗位、电话、工资，其中，员工号唯一标识员工关系中的一个元组，岗位有经理、业务员。
（3）客房信息包括客房号（如1301、1302等）、客房类型、收费标准、入住状态（已入住/未入住），其中客房号唯一标识客房关系中的一个元组，不同客房类型具有不同的收费标准。
（4）客户信息包括客户号、单位名称、联系人、联系电话、联系地址，其中客户号唯一标识客户关系中的一个元组。
（5）客户预订客房时，需要填写预订申请。预订申请信息包括申请号、客户号、入住时间、入住天数、客房类型、客房数量，其中，一个申请号唯一标识预订申请中的一个元组；一位客户可以有多个预订申请，但一个预订申请对应唯一的一位客户。
（6）当客户入住时，业务员根据客户的预订申请负责安排入住客房事宜。安排信息包括客房号、姓名、性别、身份证号、入住时间、天数、电话，其中客房号、身份证号和入住时间唯一标识一次安排。一名业务员可以安排多个预订申请，一个预订申请只由一名业务员安排，而且可安排多间同类型的客房。
【概念模型设计】

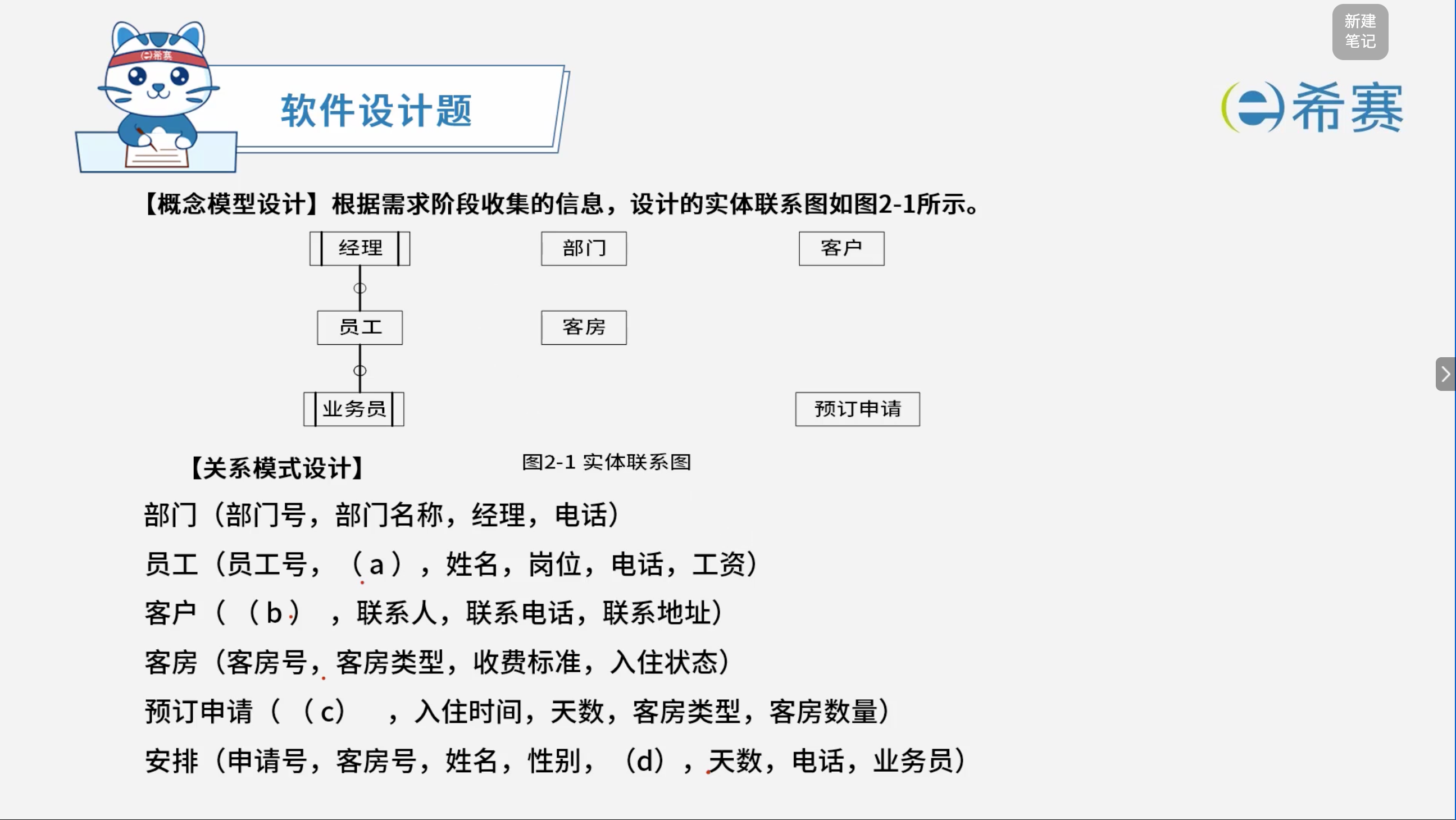

根据需求阶段收集的信息，设计的实体联系图如图2-1所示。
【关系模式设计】
- 部门（部门号，部门名称，经理，电话）
- 员工（员工号，（ a ），姓名，岗位，电话，工资）
- 客户（（ b ），联系人，联系电话，联系地址）
- 客房（客房号，客房类型，收费标准，入住状态）
- 预订申请（（ c ），入住时间，天数，客房类型，客房数量）
- 安排（申请号，客房号，姓名，性别，（ d ），天数，电话，业务员）
【问题1】 （4分）

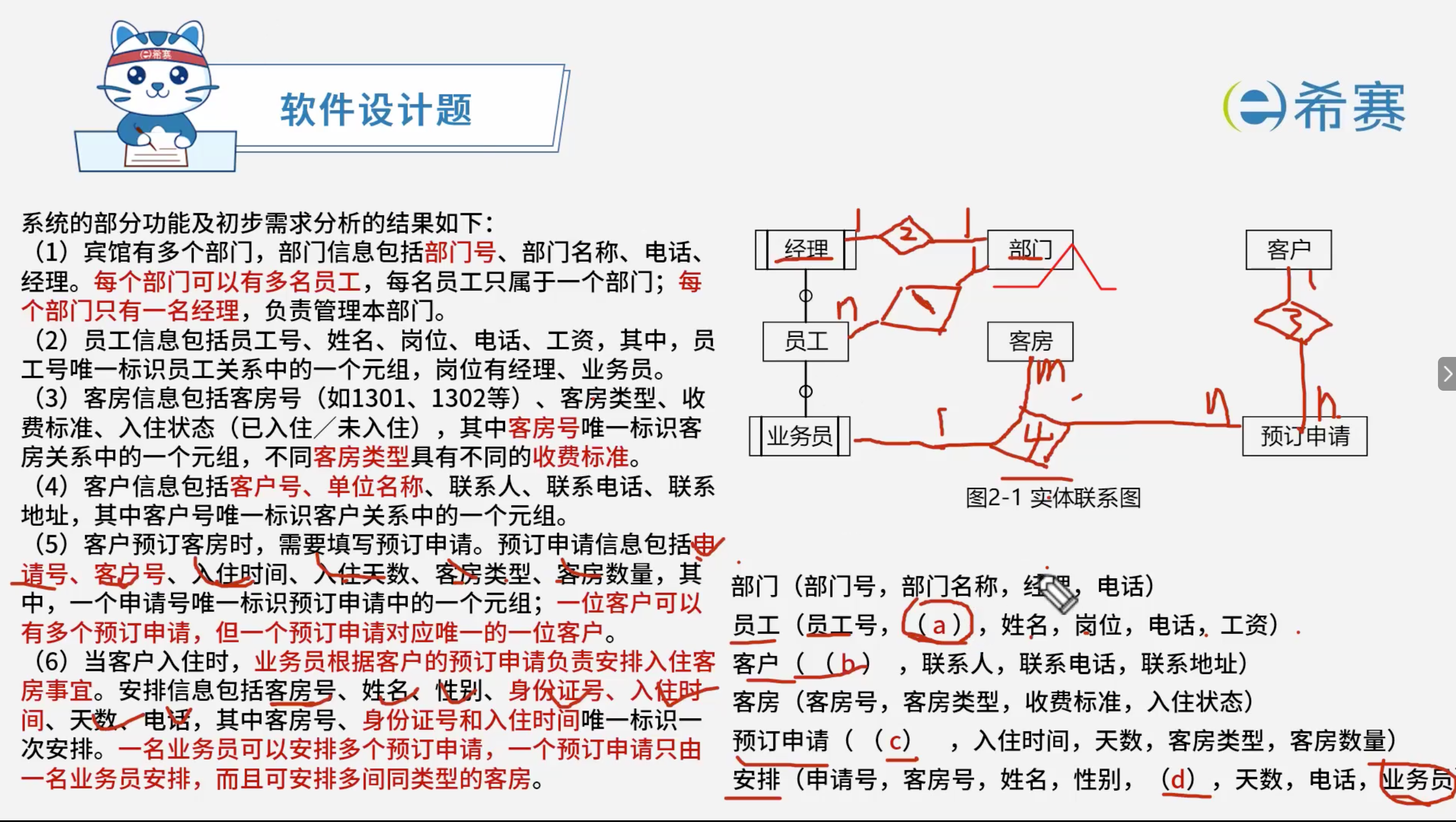

根据问题描述，补充四个联系，完善图2-1的实体联系图-联系名可用联系1、联系2、联系3和联系4代替，联系的类型为1:1、1:n和m:n（或1:1、1:*和*:*）。
【问题2】 （8分）
（1）根据题意，将关系模式中的空（a）～（d）补充完整，并填入答题纸对应的位置上。
（2）给出“预订申请”和“安排”关系模式的主键和外键。
【问题3】 （3分）
【关系模式设计】中的“客房”关系模式是否存在规范性问题，请用100字以内文字解释你的观点（若存在问题，应说明如何修改“客房”关系模式）。
【解析】
4.1.1 正确答案
【问题1】
- 联系1：部门与员工，1:n（一个部门有多名员工，一名员工只属于一个部门）
- 联系2：部门与经理，1:1（一个部门只有一名经理，一名经理只管理一个部门）
- 联系3：客户与预订申请，1:n（一位客户可以有多个预订申请，一个预订申请对应唯一的一位客户）
- 联系4：业务员、预订申请与客房，三元联系，1:n:m（一名业务员可以安排多个预订申请，一个预订申请只由一名业务员安排，而且可安排多间同类型的客房）
【问题2】
（1）补充关系模式中的空：
- （a）部门号
- （b）客户号，单位名称
- （c）申请号，客户号
- （d）身份证号，入住时间
（2）主键和外键：
预订申请：
- 主键：申请号
- 外键：客户号
安排：
- 主键：客房号，身份证号，入住时间
- 外键：申请号，业务员，客房号
【问题3】
存在规范性问题。
问题：“客房”关系模式中，客房类型与收费标准之间存在函数依赖，即不同客房类型具有不同的收费标准，存在传递函数依赖。
修改方法：将“客房”关系模式分解为两个关系模式：
- 客房（客房号，客房类型，入住状态）
- 客房类型（客房类型，收费标准）
