设计模式-结构型

1. 考点：适配器模式

2. 考点：桥接模式

3. 考点：组合模式

4. 考点：装饰器模式

5. 考点：外观/门面模式

6. 考点：享元模式

7. 考点：代理模式

8. 总结：结构型设计模式

结构型模式关注如何将类和对象组合成更大的结构，以简化设计并保持结构的高效与灵活。

设计模式名称	简要说明	速记关键字

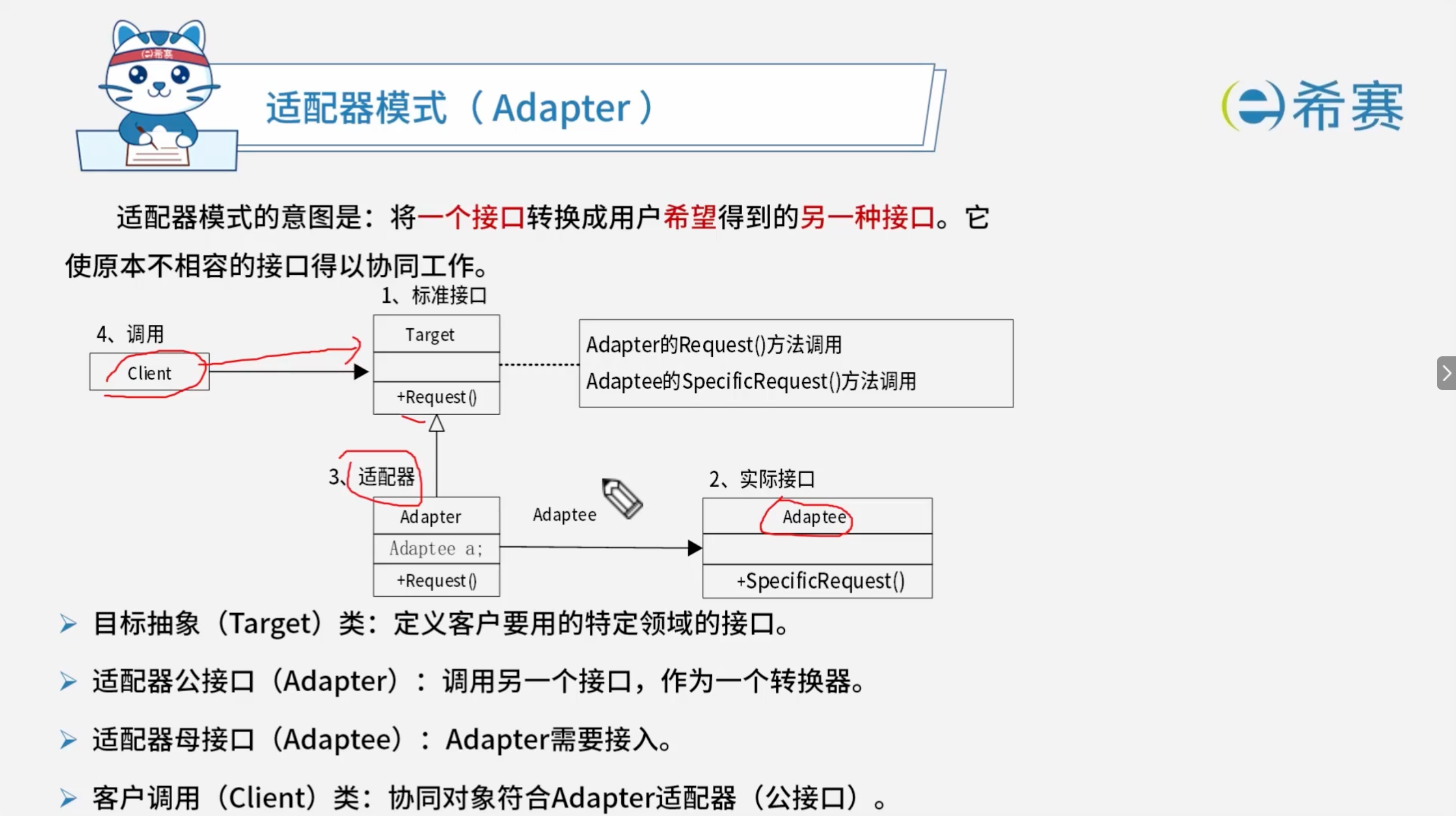

适配器模式 (​Adapter)	将一个类的接口转换成用户希望得到的另一种接口。它使原本不相容的接口得以相容后协同工作。	转换接口

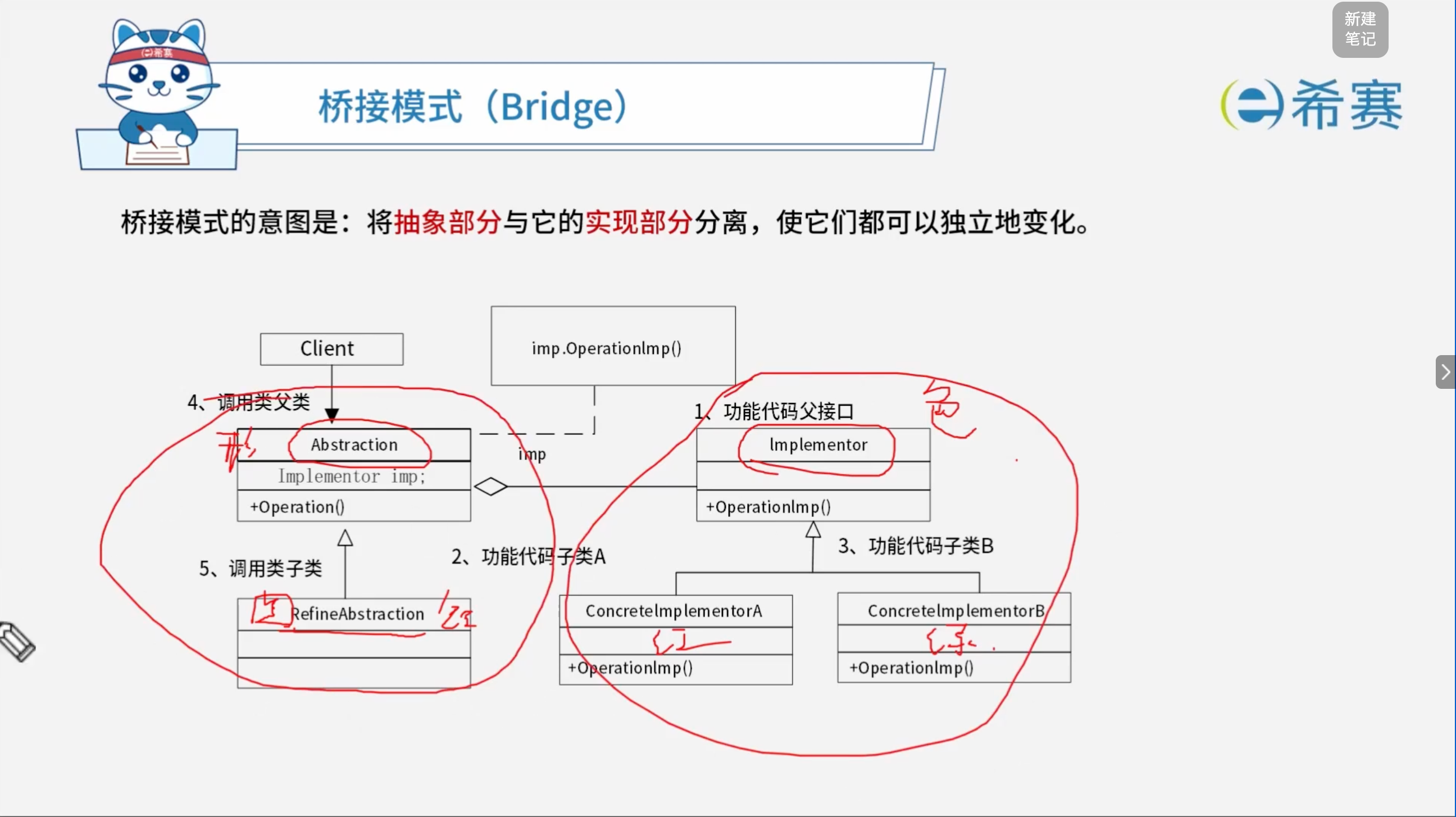

桥接模式 (​Bridge)	将类的抽象部分和它的实现部分分离开来，使它们可以独立地变化。抽象部分通过实现部分的接口与实现部分联系起来。此时的接口就像一座桥梁一样。	继承树拆分

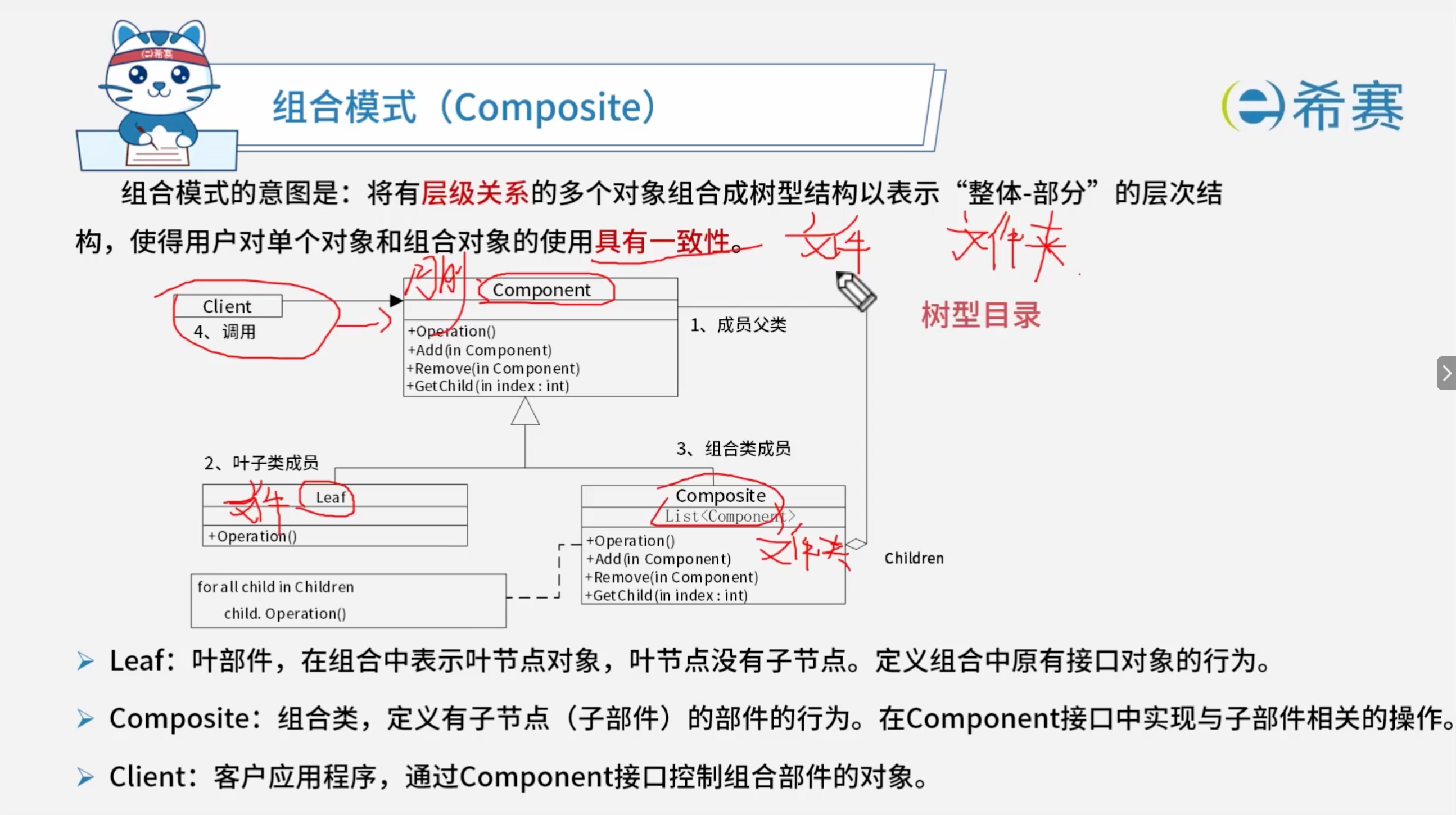

组合模式 (​Composite)	将具有层级关系的多个对象组合成树形结构以表示“整体-部分”的层次结构，使得用户对单个对象和组合对象的使用具有一致性。	树型目录结构

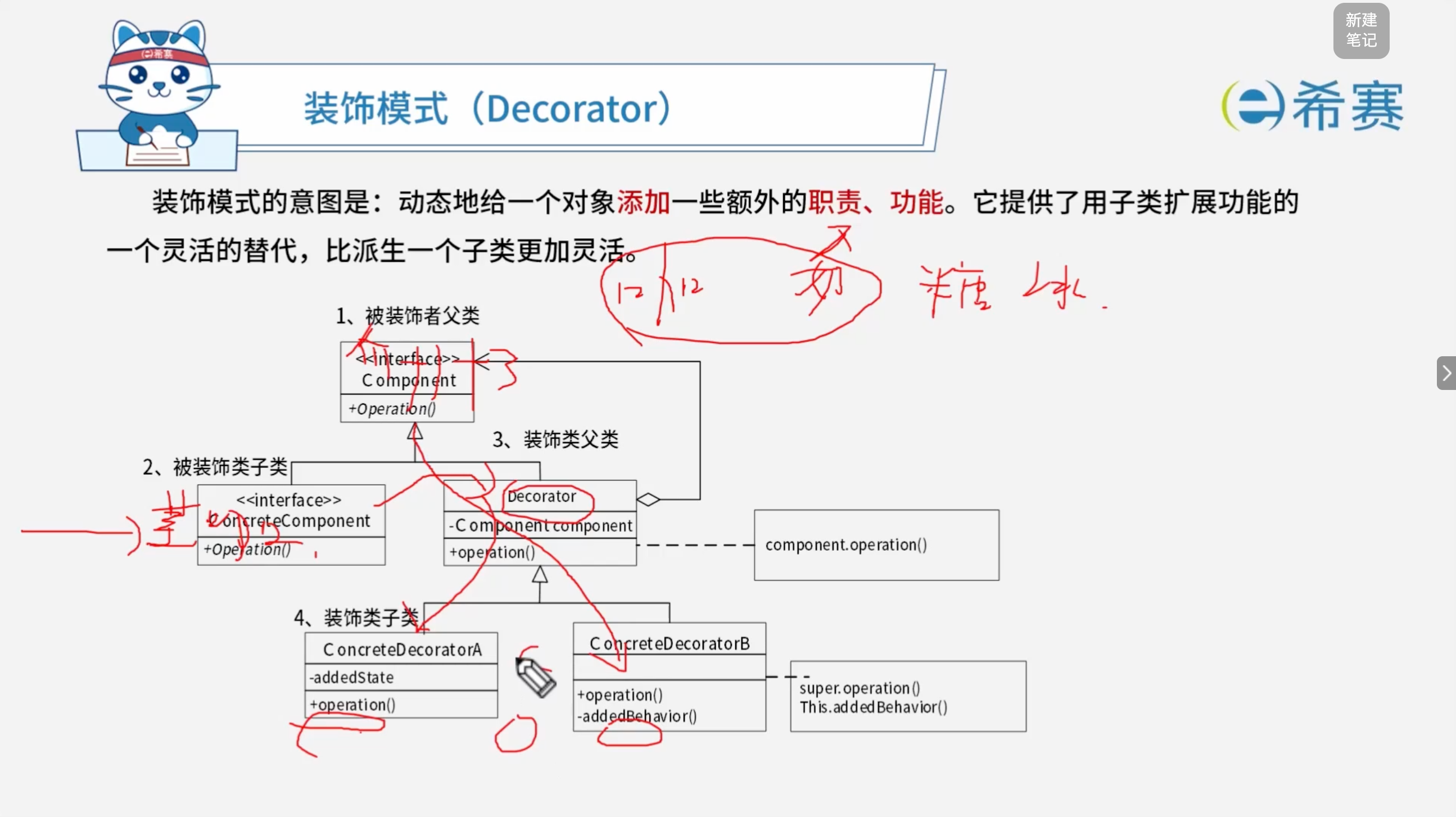

装饰模式 (​Decorator)	动态地给一个对象添加一些额外的职责、功能。就像是添加了一些装饰。它提供了用子类扩展功能的一个灵活的替代，比派生一个子类更加灵活。	附加职责

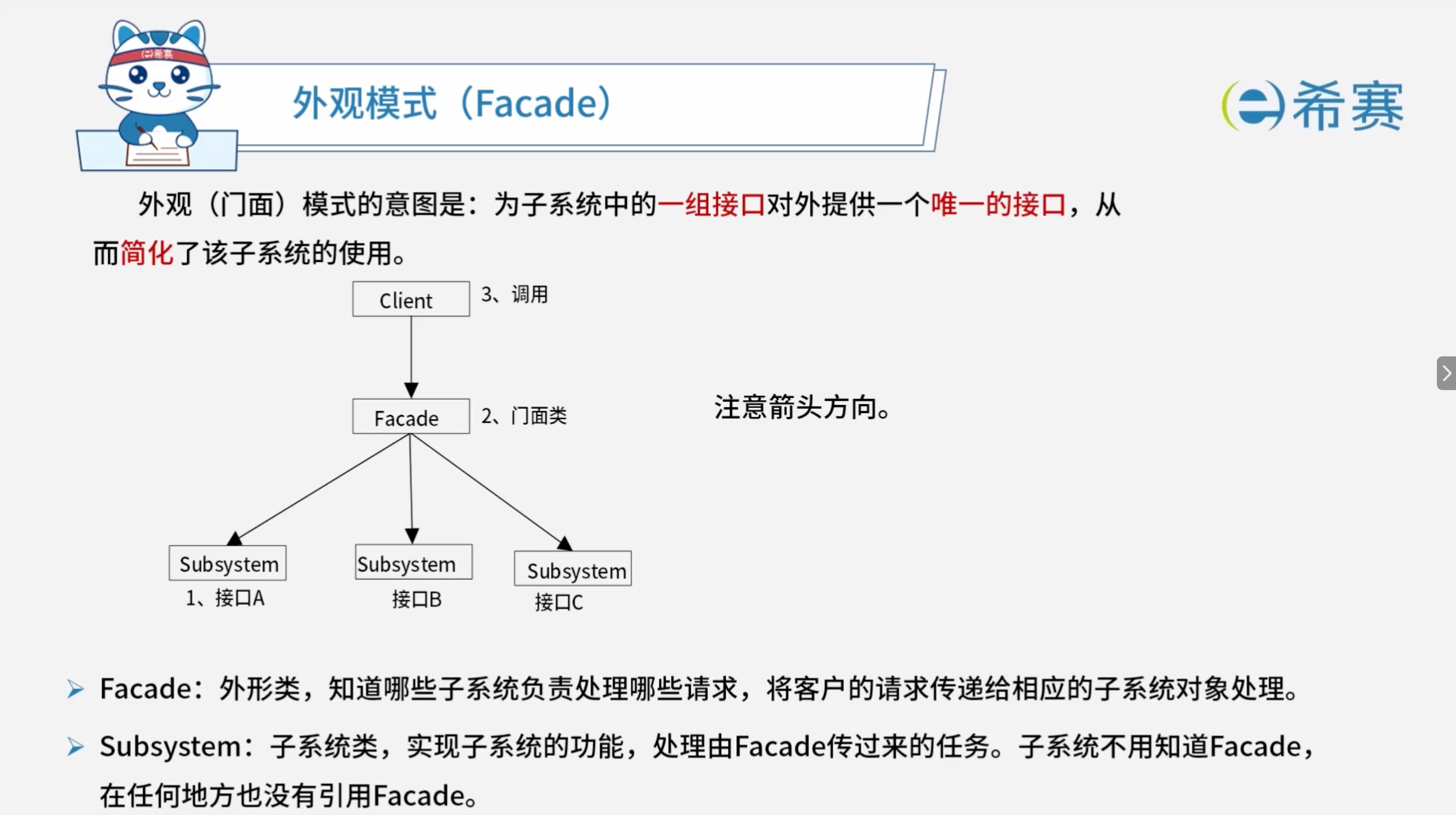

外观模式 (​Facade)	为子系统中的一组接口提供一个接口，从而简化了该系统的使用。在外界看来，系统只有1个样子（外观）。	对外统一接口

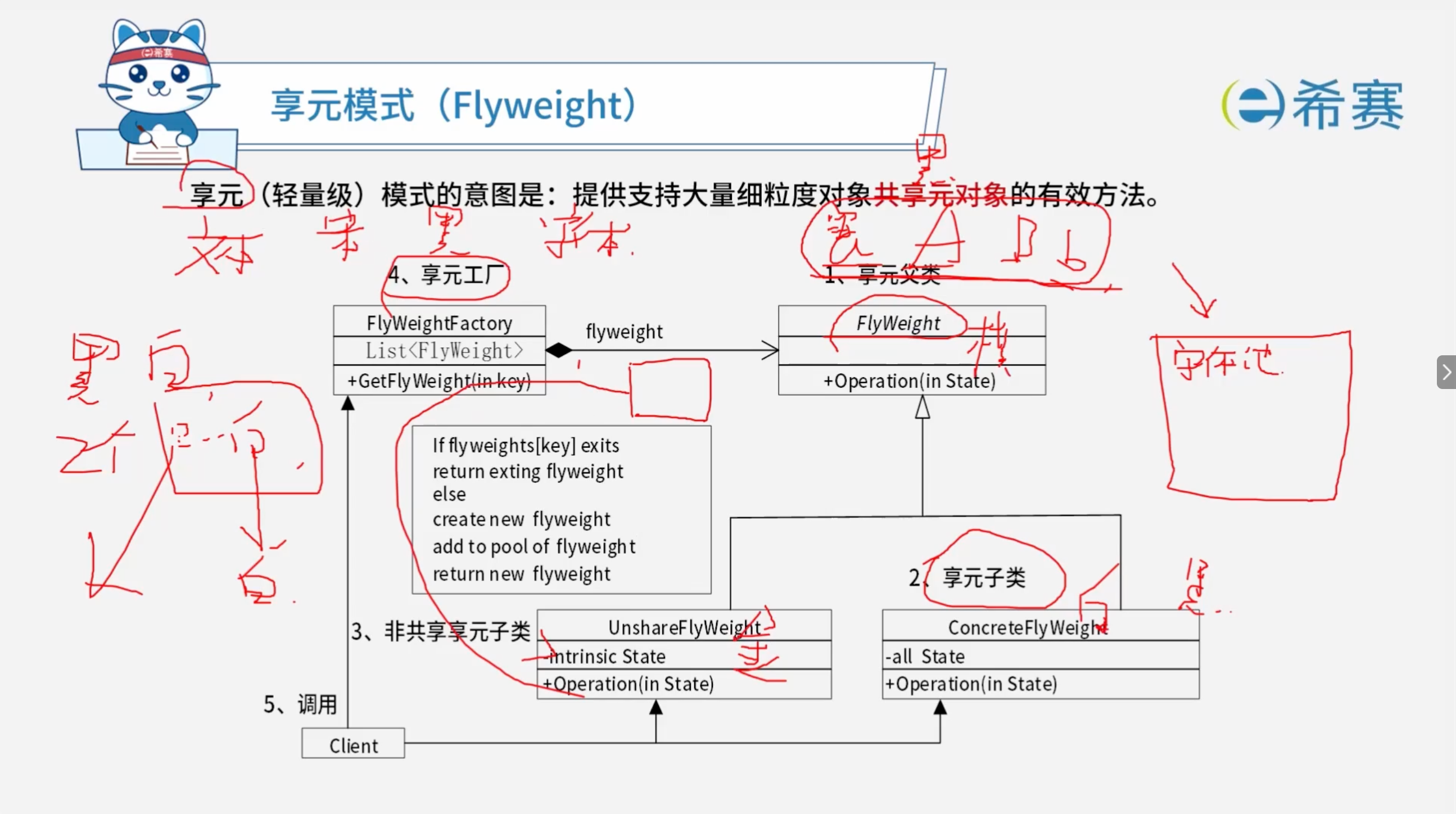

享元模式 (​Flyweight)	支持大量细粒度对象共享元对象的有效方法。	文章共享文字对象

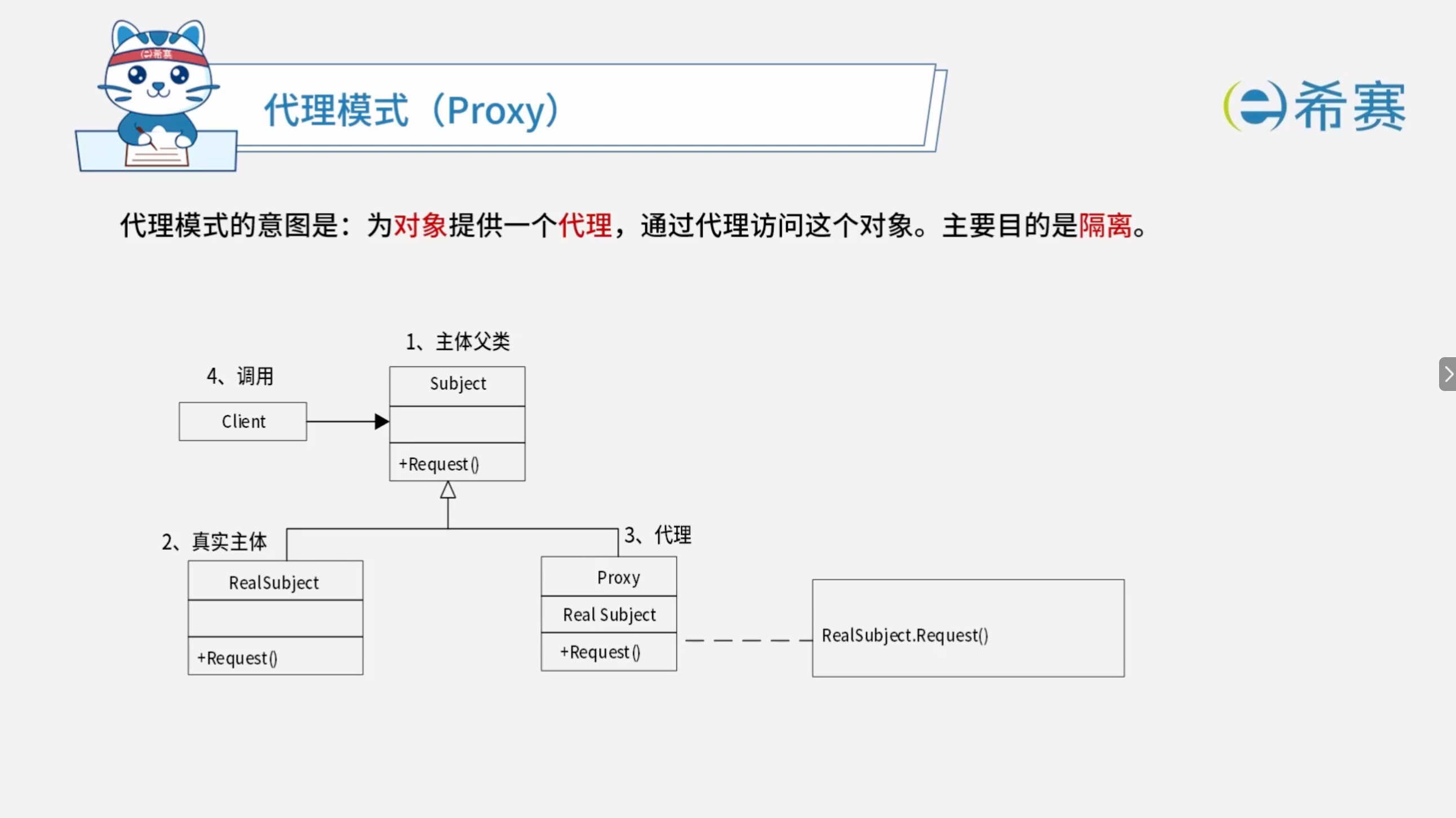

代理模式 (​Proxy)	为其他对象提供一个代理用以控制这个对象的访问。	快捷方式

9. 经典例题

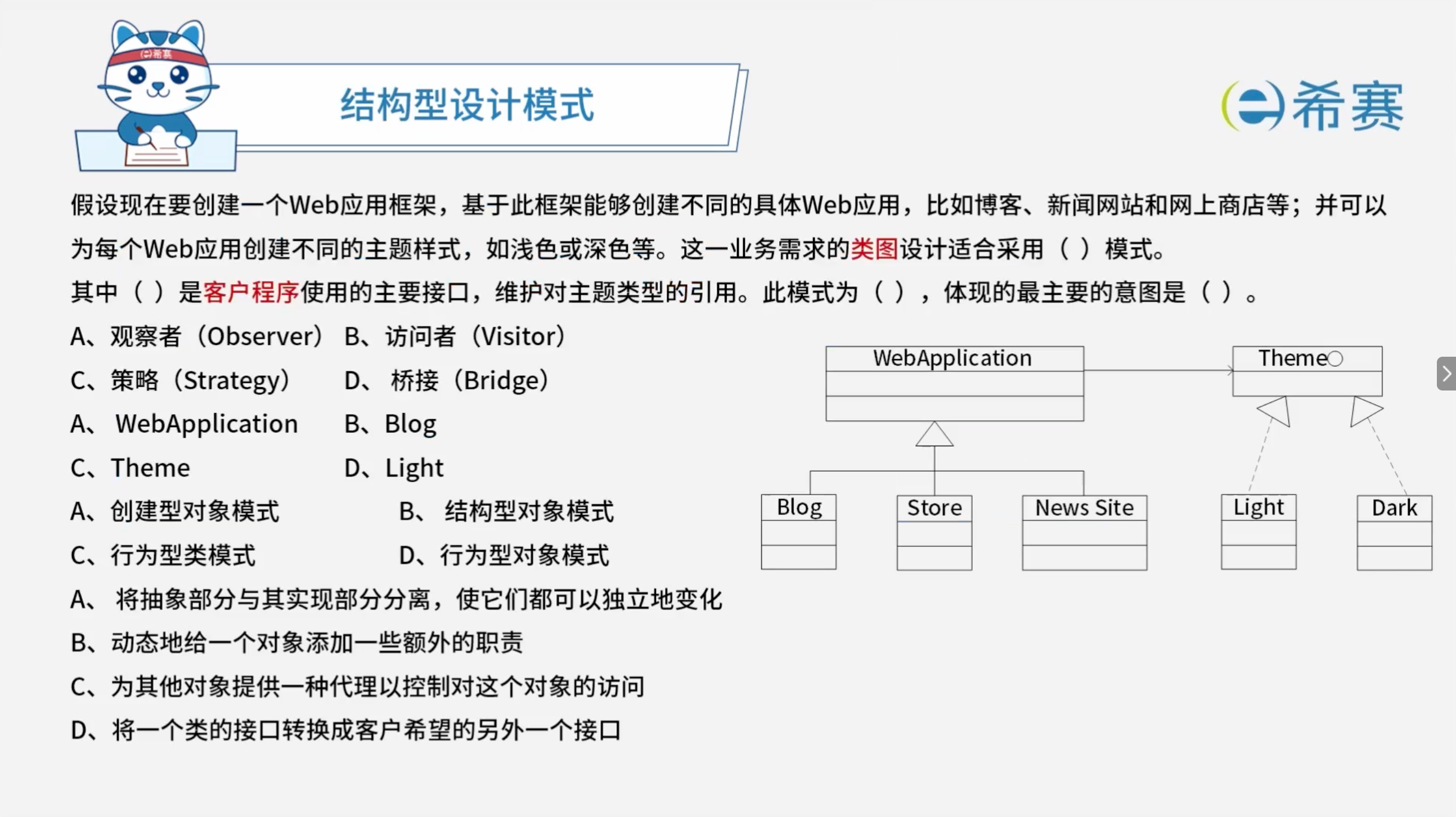

9.1 题目一

【解析】

• 正确答案：第一空选 D，第二空选 A，第三空选 B，第四空选 A。

• 解析说明：

  • 第一空：适合采用（ D ）模式。

    • 从类图可以看出，​WebApplication​ 是抽象部分，​Theme​ 是实现部分，两者通过聚合关系连接，可以独立扩展（Web应用有 Blog、Store、News Site；主题有 Light、Dark）。这正是桥接（Bridge）模式的典型结构。
    • A、观察者：定义对象间的一对多依赖。
    • B、访问者：表示一个作用于某对象结构中的各元素的操作。
    • C、策略：定义一系列算法，使它们可互相替换。

  • 第二空：（ A ）是客户程序使用的主要接口，维护对主题类型的引用。

    • 图中 ​WebApplication​ 是客户程序使用的主要接口，它维护对 ​Theme 类型的引用（通过聚合关系）。
    • B、Blog：是具体的 Web 应用。
    • C、Theme：是主题接口，是被引用的实现部分。
    • D、Light：是具体的主题实现。

  • 第三空：此模式为（ B ）。

    • 桥接模式属于​结构型对象模式。
    • A、创建型对象模式：如生成器、抽象工厂等。
    • C、行为型类模式：如模板方法、解释器等。
    • D、行为型对象模式：如观察者、策略等。

  • 第四空：体现的最主要的意图是（ A ）。

    • 桥接模式的意图是：​将抽象部分与其实现部分分离，使它们都可以独立地变化。
    • B、动态地给一个对象添加一些额外的职责​：属于装饰器模式。
    • C、为其他对象提供一种代理以控制对这个对象的访问​：属于代理模式。
    • D、将一个类的接口转换成客户希望的另外一个接口​：属于适配器模式。

正确答案：第一空 D（桥接 Bridge），第二空 A（WebApplication），第三空 B（结构型对象模式），第四空 A（将抽象部分与其实现部分分离，使它们都可以独立地变化）。
