McCabe复杂度计算

1. 考点精要：McCabe 复杂度（圈复杂度）

核心作用：用于衡量计算机程序的逻辑复杂度。

1.1 核心计算方法

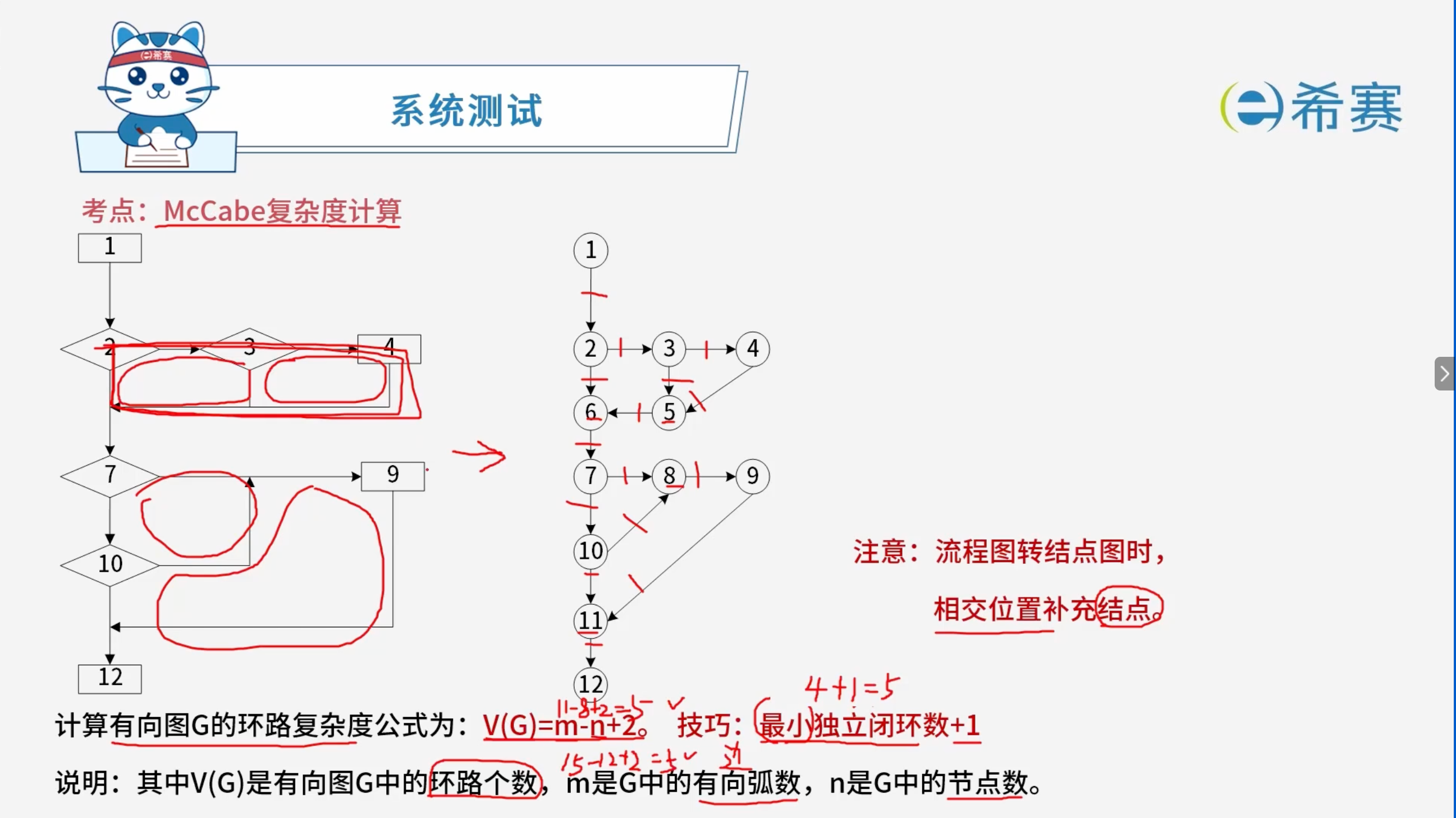

• 公式法：$V(G) = m - n + 2$

  • $m$：有向图中的有向弧数（边数）
  • $n$：图中的节点数

• 秒杀技巧​：​最小独立闭环数 + 1（考试中最推荐、最高效的计算方式）

1.2 避坑指南与注意事项

• 流程图转换：当把程序流程图转换为控制流图（节点图）时，若线条在途中相交，必须在相交位置补充一个节点，否则直接套用公式会导致计算错误。

2. 经典例题

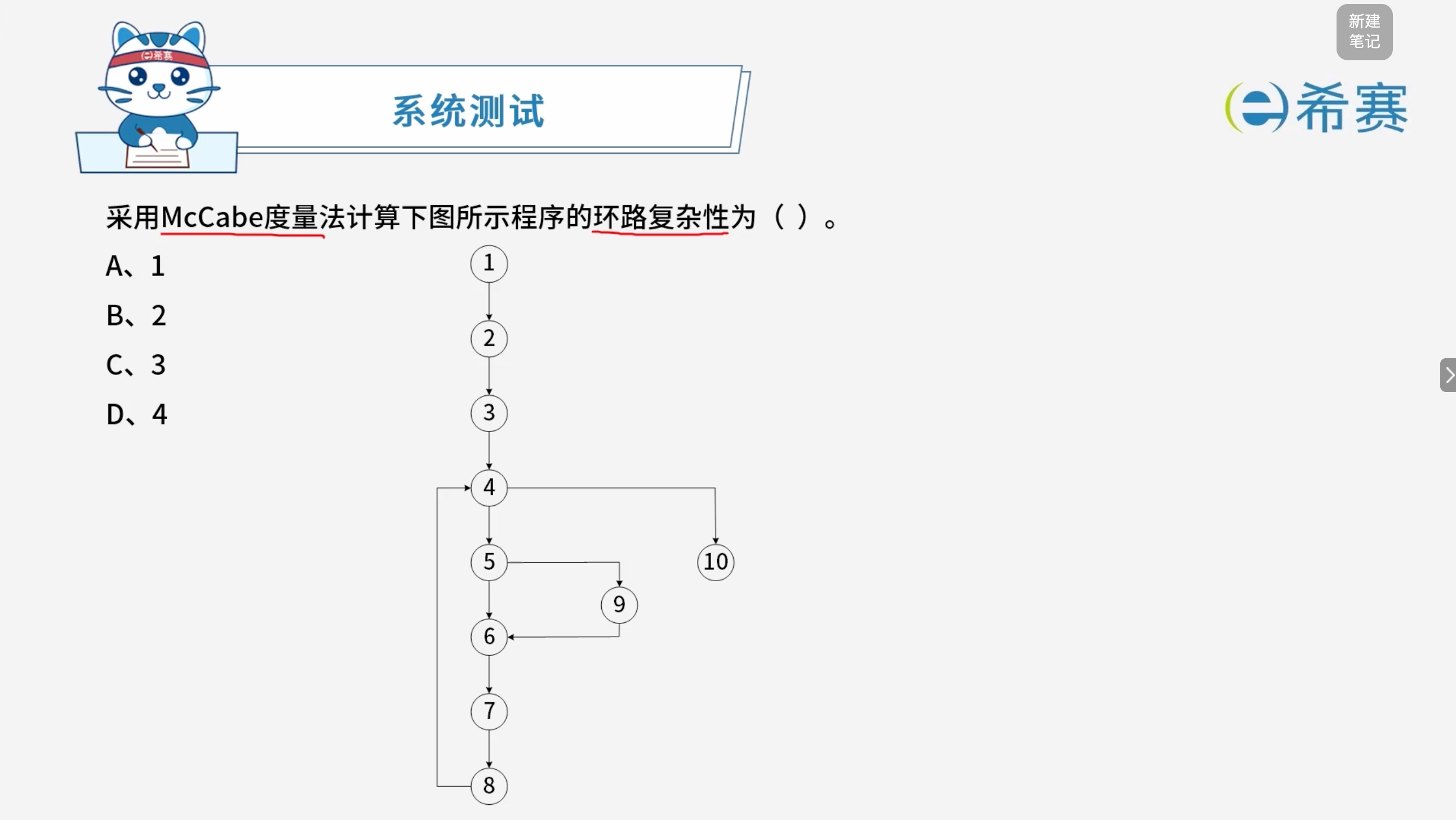

2.1 题目一

【解析】

• 正确答案：C

• 解析说明：

  • 统计结点数 n​n​：图中节点编号为 1 到 10，共 n=10n=10 个节点。

  • 统计有向弧数 m​m：

    • 1 → 2
    • 2 → 3
    • 3 → 4
    • 4 → 5
    • 5 → 6
    • 6 → 7
    • 7 → 8
    • 4 → 10
    • 5 → 9
    • 9 → 6
    • 8 → 4
    • 共 m=11m=11 条有向弧。

  • 代入公式计算​：V(G)=m−n+2=11−10+2=3V(G)=m−n+2=11−10+2=3。

• 技巧验证：最小独立闭环数 + 1。

  • 图中有 2 个独立闭环：

    1. 4 → 5 → 6 → 7 → 8 → 4
    2. 5 → 9 → 6 → 7 → 8 → 4 → 5（与第一个共享部分路径，但独立闭环为 2 个）

  • 2+1=32+1=3，与公式计算结果一致。

正确答案：C（3）。

2.2 题目二

题目： 若用白盒测试方法测试以下代码，并满足条件覆盖，则至少需要（ ）个测试用例。采用 McCabe 度量法算出该程序的环路复杂度为（ ）。

int find_max (int i, int j, int k) {
    int max;
    if (i > j) then
        if (i > k) then max = i;
    	else max = k;
    else if (j > k) then max = j;
    else max = k;
}

第一组选项：

• A、3
• B、4
• C、5
• D、6

第二组选项：

• A、1
• B、2
• C、3
• D、4

【解析】

• 正确答案：第一空选 B，第二空选 D。

• 解析说明：

  • 第一空：满足条件覆盖，至少需要（ B ）个测试用例。

    • 题目要求满足​条件覆盖，即每个判定中的每个条件的真假取值都至少出现一次。

    • 代码中共有 3 个判定条件：

      1. 判定1​：​i > j
      2. 判定2​：​i > k
      3. 判定3​：​j > k

    • 需要让这 3 个条件的真假取值都出现。至少需要 4 个测试用例，例如：

      • 用例1：​i>j​ 为真，​i>k​ 为真（如 i=3, j=1, k=2）
      • 用例2：​i>j​ 为真，​i>k​ 为假（如 i=2, j=1, k=3）
      • 用例3：​i>j​ 为假，​j>k​ 为真（如 i=1, j=3, k=2）
      • 用例4：​i>j​ 为假，​j>k​ 为假（如 i=1, j=2, k=3）

    • 因此，至少需要 4 个测试用例。

  • 第二空：采用 McCabe 度量法算出该程序的环路复杂度为（ D ）个。

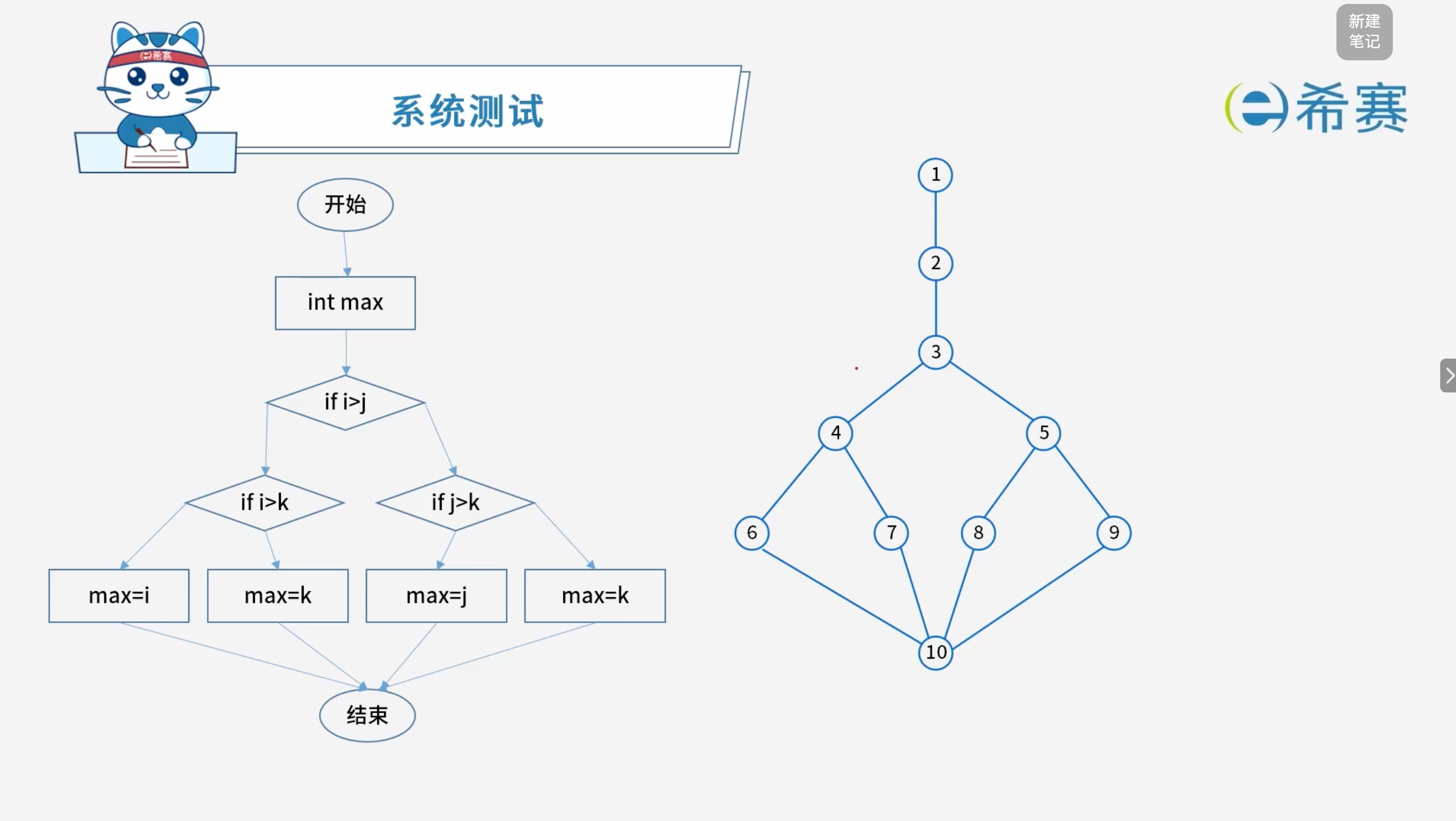

    • 根据右侧控制流图：

      • 节点数 n​n​：图中节点编号为 1 到 10，共 n=10n=10 个节点。

      • 有向弧数 m​m：

        • 1 → 2
        • 2 → 3
        • 3 → 4
        • 3 → 5
        • 4 → 6
        • 4 → 7
        • 5 → 8
        • 5 → 9
        • 6 → 10
        • 7 → 10
        • 8 → 10
        • 9 → 10
        • 共 m=12m=12 条有向弧。

      • 代入公式：V(G)=m−n+2=12−10+2=4V(G)=m−n+2=12−10+2=4。

    • 技巧验证：“最小独立闭环数 + 1”。

      • 图中有 3 个独立闭环：

        1. 3 → 4 → 7 → 10 → ...（经判定链回环）
        2. 3 → 5 → 8 → 10 → ...
        3. 3 → 4 → 6 → 10 → ...（与判定链构成闭环）

      • 3+1=43+1=4，与公式计算结果一致。

正确答案：第一空 B（4），第二空 D（4）。

‍
